Консольный четырёхрожковый кронштейн
1.К4-2,5-2,0-/180-О2
4 рожка2 яруса · 180°Наклон 15°
- Высота H
- 2500 мм
- Вылет B
- 2000 мм
- Диаметр D
- 180 мм
- Диаметр d
- 148 мм
- Масса
- 82,9 кг
Трубчатые опоры
Граненые опоры
Круглоконические опоры
Специальные конструкции
Каталог продукции
Граненые опоры
Круглоконические опоры
Специальные конструкции
PRO OPORA · серия 1.К4
Четырёхрожковые кронштейны К4
Для четырёх консольных светильников на одной опоре освещения. Два яруса, противоположные направления, 12 исполнений по высоте и монтажным размерам. Подбор и изготовление по вашему техническому заданию.
2,5–3,5 мВысота кронштейна H
2 мВылет B в каждом направлении
О2 · О3 · О4 · О5Монтажные исполнения
Каталог К4: 12 моделей на четыре светильника
Выберите высоту H и монтажное исполнение по размерам D/d. У всех моделей вылет B — 2000 мм. Параметры сверены с техническими каталогами. Монтажные размеры уточняются по рабочему чертежу.
12 из 12
Консольный четырёхрожковый кронштейн
1.К4-2,5-2,0-/180-О3
4 рожка2 яруса · 180°Наклон 15°
- Высота H
- 2500 мм
- Вылет B
- 2000 мм
- Диаметр D
- 230 мм
- Диаметр d
- 197 мм
- Масса
- 85,1 кг
Консольный четырёхрожковый кронштейн
1.К4-2,5-2,0-/180-О4
4 рожка2 яруса · 180°Наклон 15°
- Высота H
- 2500 мм
- Вылет B
- 2000 мм
- Диаметр D
- 285 мм
- Диаметр d
- 250 мм
- Масса
- 89,0 кг
Консольный четырёхрожковый кронштейн
1.К4-2,5-2,0-/180-О5
4 рожка2 яруса · 180°Наклон 15°
- Высота H
- 2500 мм
- Вылет B
- 2000 мм
- Диаметр D
- 335 мм
- Диаметр d
- 303 мм
- Масса
- 92,4 кг
Консольный четырёхрожковый кронштейн
1.К4-3,0-2,0-/180-О2
4 рожка2 яруса · 180°Наклон 15°
- Высота H
- 3000 мм
- Вылет B
- 2000 мм
- Диаметр D
- 180 мм
- Диаметр d
- 148 мм
- Масса
- 88,0 кг
Консольный четырёхрожковый кронштейн
1.К4-3,0-2,0-/180-О3
4 рожка2 яруса · 180°Наклон 15°
- Высота H
- 3000 мм
- Вылет B
- 2000 мм
- Диаметр D
- 230 мм
- Диаметр d
- 197 мм
- Масса
- 90,3 кг
Консольный четырёхрожковый кронштейн
1.К4-3,0-2,0-/180-О4
4 рожка2 яруса · 180°Наклон 15°
- Высота H
- 3000 мм
- Вылет B
- 2000 мм
- Диаметр D
- 285 мм
- Диаметр d
- 250 мм
- Масса
- 94,2 кг
Консольный четырёхрожковый кронштейн
1.К4-3,0-2,0-/180-О5
4 рожка2 яруса · 180°Наклон 15°
- Высота H
- 3000 мм
- Вылет B
- 2000 мм
- Диаметр D
- 335 мм
- Диаметр d
- 303 мм
- Масса
- 97,4 кг
Консольный четырёхрожковый кронштейн
1.К4-3,5-2,0-/180-О2
4 рожка2 яруса · 180°Наклон 15°
- Высота H
- 3500 мм
- Вылет B
- 2000 мм
- Диаметр D
- 180 мм
- Диаметр d
- 148 мм
- Масса
- 93,3 кг
Консольный четырёхрожковый кронштейн
1.К4-3,5-2,0-/180-О3
4 рожка2 яруса · 180°Наклон 15°
- Высота H
- 3500 мм
- Вылет B
- 2000 мм
- Диаметр D
- 230 мм
- Диаметр d
- 197 мм
- Масса
- 95,5 кг
Консольный четырёхрожковый кронштейн
1.К4-3,5-2,0-/180-О4
4 рожка2 яруса · 180°Наклон 15°
- Высота H
- 3500 мм
- Вылет B
- 2000 мм
- Диаметр D
- 285 мм
- Диаметр d
- 250 мм
- Масса
- 99,4 кг
Консольный четырёхрожковый кронштейн
1.К4-3,5-2,0-/180-О5
4 рожка2 яруса · 180°Наклон 15°
- Высота H
- 3500 мм
- Вылет B
- 2000 мм
- Диаметр D
- 335 мм
- Диаметр d
- 303 мм
- Масса
- 102,8 кг
Модели не найдены
Попробуйте указать высоту или часть обозначения.

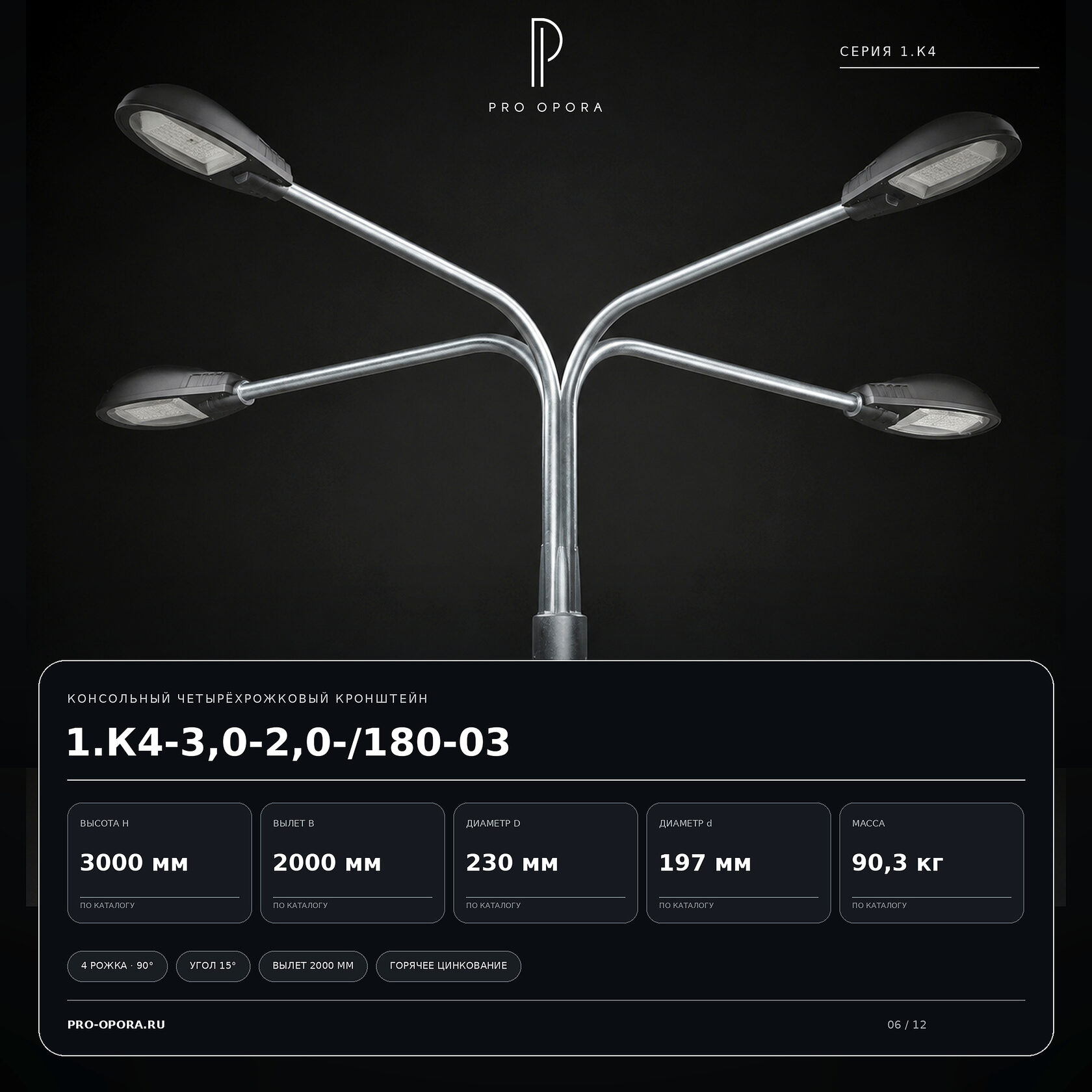

Изображения — визуализации двухъярусной конструкции с четырьмя рожками. Светильники показаны для иллюстрации. Геометрию, присоединительные размеры и комплектность поставки согласуют по рабочему чертежу.
Размеры и масса четырёхрожковых кронштейнов
В каталоге представлены кронштейны высотой 2500, 3000 и 3500 мм с вылетом 2000 мм. Диаметр D составляет 180–335 мм, размер d — 148–303 мм. Масса — от 82,9 до 102,8 кг в зависимости от высоты и монтажного исполнения.
| Модель | H, мм | B, мм | D, мм | d, мм | Масса, кг |
|---|---|---|---|---|---|
| 1.К4-2,5-2,0-/180-О2 | 2500 | 2000 | 180 | 148 | 82,9 |
| 1.К4-2,5-2,0-/180-О3 | 2500 | 2000 | 230 | 197 | 85,1 |
| 1.К4-2,5-2,0-/180-О4 | 2500 | 2000 | 285 | 250 | 89,0 |
| 1.К4-2,5-2,0-/180-О5 | 2500 | 2000 | 335 | 303 | 92,4 |
| 1.К4-3,0-2,0-/180-О2 | 3000 | 2000 | 180 | 148 | 88,0 |
| 1.К4-3,0-2,0-/180-О3 | 3000 | 2000 | 230 | 197 | 90,3 |
| 1.К4-3,0-2,0-/180-О4 | 3000 | 2000 | 285 | 250 | 94,2 |
| 1.К4-3,0-2,0-/180-О5 | 3000 | 2000 | 335 | 303 | 97,4 |
| 1.К4-3,5-2,0-/180-О2 | 3500 | 2000 | 180 | 148 | 93,3 |
| 1.К4-3,5-2,0-/180-О3 | 3500 | 2000 | 230 | 197 | 95,5 |
| 1.К4-3,5-2,0-/180-О4 | 3500 | 2000 | 285 | 250 | 99,4 |
| 1.К4-3,5-2,0-/180-О5 | 3500 | 2000 | 335 | 303 | 102,8 |
H обозначает высоту кронштейна, B — горизонтальный вылет. Параметры D и d относятся к монтажному узлу: совместимость с опорой проверяют по присоединительным размерам и чертежу.
Как читать маркировку четырёхрожкового кронштейна
Пример модели из каталога:
1.К4-2,5-2,0-/180-О2
- К4
- Четыре рожка для установки четырёх консольных светильников.
- 2,5
- Высота кронштейна H — 2,5 м.
- 2,0
- Вылет B — 2 м.
- /180
- Противоположные направления рожков в двухъярусной конструкции.
- О2–О5
- Монтажные исполнения. Размеры D/d и масса приведены в каждой карточке.
В этой серии четыре рожка образуют две противоположные пары на разных уровнях. Номинальный наклон консолей — 15°. Наклон рожка и разворот между направлениями — разные параметры; окончательное исполнение задаёт рабочий чертёж.
Чем отличаются исполнения О2–О5
О2D 180 мм
d 148 ммМонтажные размеры
d 148 ммМонтажные размеры
О3D 230 мм
d 197 ммМонтажные размеры
d 197 ммМонтажные размеры
О4D 285 мм
d 250 ммМонтажные размеры
d 250 ммМонтажные размеры
О5D 335 мм
d 303 ммМонтажные размеры
d 303 ммМонтажные размеры
Для исполнения «О» фиксация предусмотрена на обечайке кронштейна. При подборе сверяют оба размера D/d, конструкцию верхнего торца опоры и схему крепежа. Диаметры и обозначение исполнения не заменяют чертёж монтажного узла.
Как выбрать К4 для опоры освещения
Четырёхрожковый кронштейн выбирают, когда проект предусматривает четыре консольных светильника на одной опоре. Серия /180 предназначена для двух противоположных направлений с размещением светильников на двух уровнях.
Дороги и разделительные полосы
Расположение рожков согласуют с шириной проезжей части и проектным направлением светильников.
Парковки и открытые площадки
Высоту, вылет и оптику светильников выбирают по размерам территории и светотехническому расчёту.
Промышленные территории
При подборе учитывают расположение проездов, оборудование, нагрузки и требования к защите металла.
- Сопоставьте высоту H и вылет B с проектом. На странице доступны H 2500, 3000 и 3500 мм при B 2000 мм.
- Выберите монтажное исполнение. Проверьте D/d и узел установки О2, О3, О4 или О5 по чертежу опоры.
- Укажите параметры светильников. Нужны модель, масса, посадочный размер и сведения для проверки проектных нагрузок.
- Согласуйте геометрию и покрытие. В спецификации фиксируют наклон консолей, расстояние между ярусами, защиту металла, крепёж и комплектность.
Заказать четырёхрожковый кронштейн: цена и поставка
Чтобы купить четырёхрожковый кронштейн К4, выберите исполнение в каталоге или направьте техническое задание. Цена рассчитывается по высоте, монтажному узлу, покрытию и количеству изделий. Стоимость и срок изготовления указываются в коммерческом предложении после согласования параметров.
- Передайте данныеОбозначение К4 или чертёж, количество, марку опоры, параметры светильников и регион доставки.
- Согласуйте исполнениеРазмеры, узел крепления, покрытие, комплектность, стоимость и срок поставки.
- Получите поставкуИзготовление и отгрузка по согласованной спецификации; состав документов и доставка фиксируются в заказе.
PRO OPORA изготавливает кронштейны по согласованной спецификации. Нестандартные высота, вылет и монтажный узел рассматриваются по чертежу. Требования к горячему цинкованию или окраске включаются в техническое задание. Доставка по России согласуется с учётом габаритов и объёма партии.
Вопросы о четырёхрожковых кронштейнах
Сколько светильников можно установить на К4?
Кронштейн К4 имеет четыре рожка для четырёх консольных светильников. Их модели, масса, посадочные размеры и допустимые нагрузки согласуются по проекту.
Какие размеры есть на странице?
Представлены 12 моделей: три высоты H — 2500, 3000 и 3500 мм, вылет B — 2000 мм и четыре монтажных исполнения О2–О5. Размеры D/d и масса указаны в карточках и сводной таблице.
Как расположены рожки у моделей /180?
Для кронштейнов этой страницы предусмотрены две противоположные пары рожков на двух уровнях. Номинальный наклон консолей — 15°. Геометрию и расстояние между ярусами согласуют по рабочему чертежу.
Что означает наклон 15°?
Это номинальный наклон консолей к горизонтали. Он отличается от угла разворота между направлениями рожков. Параметры для заказа согласуются по чертежу.
Как подобрать монтажное исполнение О2–О5?
Сопоставьте размеры D/d и конструкцию монтажного узла с верхушкой выбранной опоры. Одного обозначения исполнения недостаточно для проверки совместимости: нужен чертёж узла установки.
Входят ли светильники в комплект?
На изображениях светильники показаны для иллюстрации общего вида. Комплектность, включая светильники и крепёж, определяется согласованной спецификацией.
Как узнать цену кронштейна К4?
Отправьте модель или чертёж, количество изделий, требования к покрытию, параметры светильников и регион доставки. После уточнения исполнения будет подготовлен расчёт стоимости и сроков.
Можно ли заказать нестандартный кронштейн К4?
Другие высота, вылет, монтажные размеры или покрытие рассматриваются по техническому заданию. Направьте чертёж и параметры светильников: возможность изготовления и окончательное исполнение согласуются после проверки.
