Трёхрожковые кронштейны К3
Консольные кронштейны для трёх уличных светильников: 24 исполнения с высотой и вылетом 1–2,5 м. Сравните размеры и массу, выберите монтажное исполнение и отправьте запрос на изготовление по чертежу.
Размеры и масса кронштейнов К3
Кронштейн К3 предназначен для размещения трёх консольных светильников на опоре наружного освещения. В каталоге представлены 24 исполнения: высота H и вылет B от 1 до 2,5 м, труба Ø48 мм, номинальный наклон рожков 15°. Для каждой пары H/B доступны монтажные исполнения Ф2, Ф3, Ф5 и Ф6. Масса по карточкам составляет от 22 до 57 кг.
| H, м | B, м | Ф2, кг | Ф3, кг | Ф5, кг | Ф6, кг |
|---|---|---|---|---|---|
| 1 | 1 | 22 | 22 | 23 | 28 |
| 1,5 | 1,5 | 31 | 31 | 32 | 38 |
| 2 | 2 | 40 | 40 | 41 | 47 |
| 2 | 2,5 | 44 | 44 | 45 | 51 |
| 2,5 | 2 | 46 | 46 | 47 | 54 |
| 2,5 | 2,5 | 49 | 49 | 51 | 57 |
H и B относятся к габаритам кронштейна. Размеры опоры, параметры светильников и допустимые нагрузки учитываются отдельно при подборе. Значения в таблице соответствуют карточкам ниже.
Как читать обозначение кронштейна 1К3
Пример исполнения из каталога:
1К3(15°)-2,0-2,5-Ф6-В-Тр.48
- К3
- Кронштейн с тремя рожками для консольных светильников.
- 15°
- Номинальный угол наклона рожков в обозначении.
- 2,0
- Высота H: 2 м.
- 2,5
- Вылет B: 2,5 м.
- Ф6
- Монтажное исполнение. Его выбирают по чертежу узла установки.
- Тр.48
- Обозначение трубы диаметром 48 мм.
Угол разведения рожков, присоединительные размеры и комплектация согласуются по рабочему чертежу. Визуализация помогает оценить общий вид изделия; размеры для заказа берут из согласованной документации.
Каталог кронштейнов К3: 24 исполнения

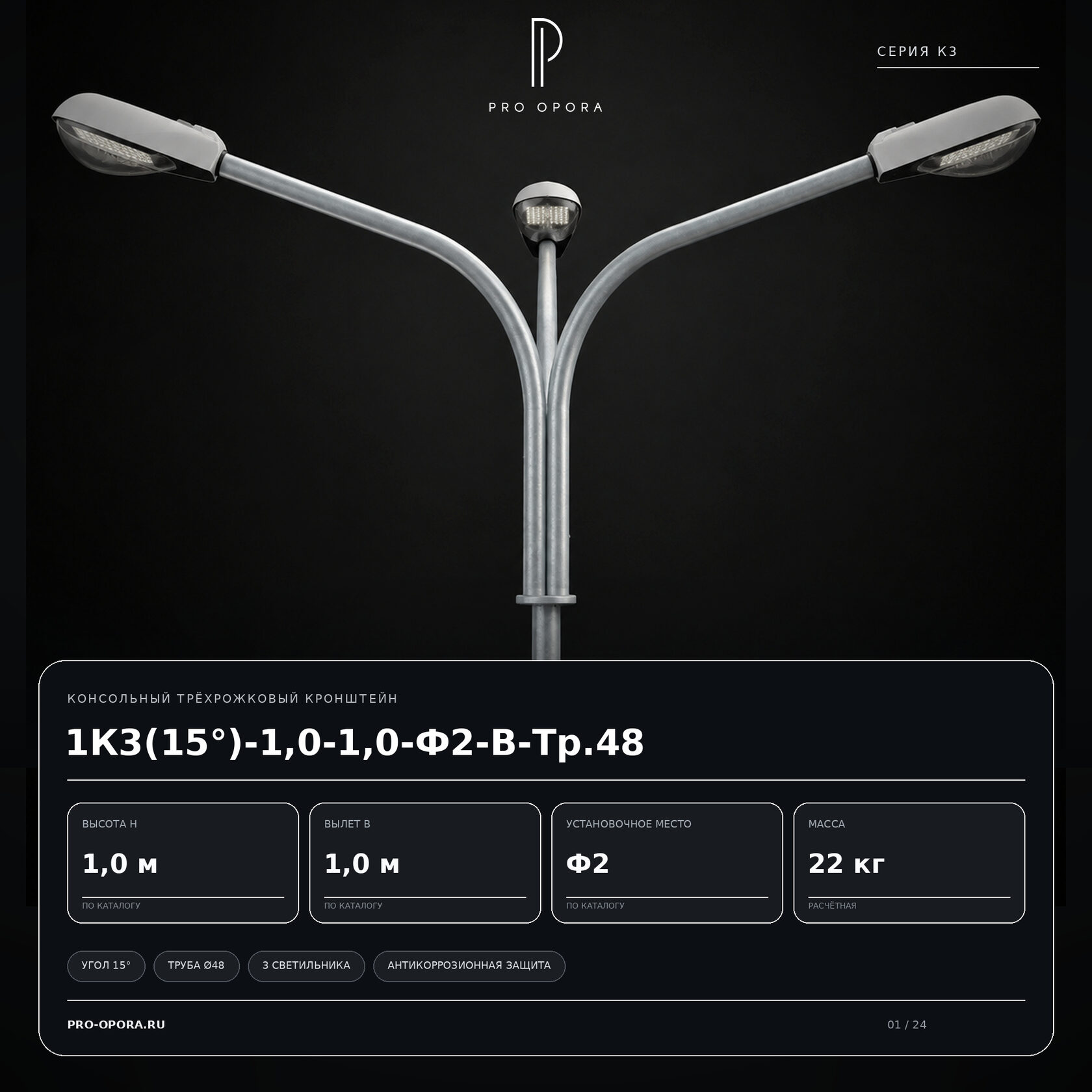

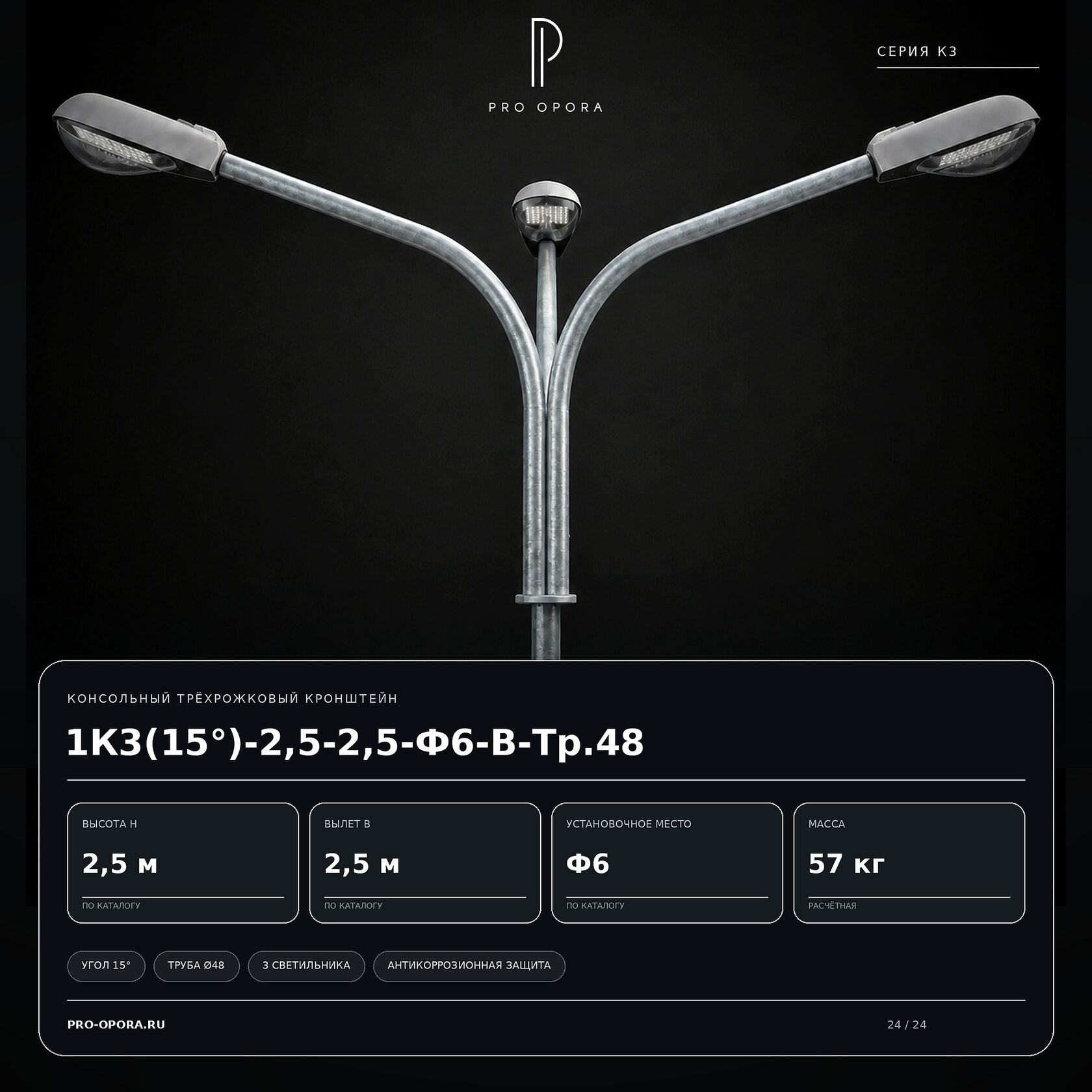

Размеры, обозначения и масса представлены по исходному каталогу. Изображения — визуализации типовой трёхрожковой конструкции. Светильники показаны для иллюстрации. Угол разведения рожков, присоединительные размеры и комплектация уточняются по чертежу.
Как выбрать трёхрожковый кронштейн для опоры
К3 используют, когда проект предусматривает три светильника на одной опоре: для площадей, парковок, перекрёстков и промышленных территорий. Направления освещения и положение светильников определяются проектом.
- Выберите высоту и вылет. Сопоставьте H и B с расположением светильников и габаритами объекта.
- Проверьте монтажное исполнение. Для Ф2, Ф3, Ф5 и Ф6 согласуйте присоединительные размеры с чертежом опоры.
- Передайте параметры трёх светильников. Нужны модель, масса и посадочные размеры; для проверки нагрузок учитывают также ветровое воздействие.
- Уточните углы. Наклон рожка и угол разведения между рожками задаются разными параметрами.
- Согласуйте покрытие и комплектность. Требования к защите металла, крепежу и документам включаются в спецификацию.
Цена, изготовление и поставка кронштейнов К3
Стоимость кронштейна рассчитывается по исполнению, геометрии, монтажному узлу, покрытию и количеству изделий. Для предложения отправьте обозначение модели или чертёж, количество, параметры светильников и адрес доставки. Срок изготовления и состав поставки указываются в коммерческом предложении.
PRO OPORA изготавливает кронштейны по согласованной спецификации. Нестандартные размеры и узлы установки рассматриваются по техническому заданию.
Вопросы о выборе и заказе К3
Для скольких светильников предназначен кронштейн К3?
К3 — трёхрожковый кронштейн для размещения трёх консольных светильников. Расположение светильников и угол разведения рожков согласуются по проекту.
Какие высота и вылет есть в каталоге?
На странице представлены шесть сочетаний H/B: 1/1; 1,5/1,5; 2/2; 2/2,5; 2,5/2 и 2,5/2,5 м. Для каждой пары предусмотрены исполнения Ф2, Ф3, Ф5 и Ф6 — всего 24 модели.
Чем отличаются Ф2, Ф3, Ф5 и Ф6?
Это обозначения монтажных исполнений кронштейна. Конкретное исполнение выбирают по присоединительным размерам и чертежу узла установки на опору.
Что означает 15° в обозначении 1К3?
15° — номинальный угол наклона рожков. Угол разведения между рожками согласуется отдельно; в обозначениях карточек этой страницы его числовое значение не задано.
Входят ли светильники в поставку?
На изображениях светильники показаны для иллюстрации. Фактический состав поставки, включая светильники и крепёж, определяется согласованной спецификацией.
Как узнать цену трёхрожкового кронштейна К3?
Отправьте обозначение модели, количество изделий, чертёж или параметры монтажного узла, данные светильников и адрес доставки. После уточнения исполнения подготавливается предложение со стоимостью и сроками.
Можно ли заказать нестандартный кронштейн?
Нестандартные высота, вылет и монтажный узел рассматриваются по техническому заданию. Возможность изготовления и окончательные параметры согласуются после проверки чертежа.
Что проверить перед заказом?
Сверьте H, B, монтажное исполнение, посадочные размеры светильников, углы и требования к покрытию. Допустимые нагрузки и комплектность должны соответствовать рабочей документации.
