Позиция 1 · СФГ-400
СФГ 400-8,0-02 (с лючком)
Опора силовая фланцевая гранёная
Вес 1 шт.140 кг
Высота8,0 м
Стенка4 мм
Верх / низ, мм90/207
Фланец А×t400×14
Отверстия / крепёж8×28 (М24)
4мм, 90/207, 400×14-310-8×28(М24)
Трубчатые опоры
Граненые опоры
Круглоконические опоры
Специальные конструкции
Каталог продукции
Граненые опоры
Круглоконические опоры
Специальные конструкции
ПроизводствоМонтажСобственный завод
Силовые фланцевыеопоры СФГи ОГС
Производство и поставка опор уличного и наружного освещения. СФГ, ОГС — гранёные силовые опоры с фланцевым основанием. Горячее цинкование, ГОСТ, доставка по всей России. Монтаж под ключ.
С 2015 годаРаботаем с объектами
Полный циклОт подбора до монтажа
По всей РоссииДоставка в 74 региона
Визуализация серии. Размеры, фланец и крепёж определяются характеристиками выбранной модели и рабочим чертежом.
Позиция 2 · СФГ-400
СФГ 400-9,0-02 (с лючком)
Опора силовая фланцевая гранёная
Вес 1 шт.158 кг
Высота9,0 м
Стенка4 мм
Верх / низ, мм90/210
Фланец А×t400×14
Отверстия / крепёж8×28 (М24)
4мм, 90/210, 400×14-310-8×28(М24)
Позиция 3 · СФГ-400
СФГ 400-10,0-02 (с лючком)
Опора силовая фланцевая гранёная
Вес 1 шт.203 кг
Высота10,0 м
Стенка4 мм
Верх / низ, мм90/220
Фланец А×t400×16
Отверстия / крепёж8×27 (М24)
4мм, 90/220, 400×16-310-8×27(М24)
Позиция 4 · СФГ-700
СФГ 700-8,0-02 (с лючком)
Опора силовая фланцевая гранёная
Вес 1 шт.191 кг
Высота8,0 м
Стенка5 мм
Верх / низ, мм90/210
Фланец А×t495×16
Отверстия / крепёж8×35 (М30)
5мм, 90/210, 495×16-380-8×35(М30)
Позиция 5 · СФГ-700
СФГ 700-9,0-02 (с лючком)
Опора силовая фланцевая гранёная
Вес 1 шт.223 кг
Высота9,0 м
Стенка5 мм
Верх / низ, мм90/250
Фланец А×t495×16
Отверстия / крепёж8×35 (М30)
5мм, 90/250, 495×16-380-8×35(М30)
Позиция 6 · СФГ-700
СФГ 700-10,0-02 (с лючком)
Опора силовая фланцевая гранёная
Вес 1 шт.275 кг
Высота10,0 м
Стенка5 мм
Верх / низ, мм120/250
Фланец А×t495×16
Отверстия / крепёж8×35 (М30)
5мм, 120/250, 495×16-380-8×35(М30)
Позиция 7 · СФГ-1000
СФГ 1000-8,0-02 (с лючком)
Опора силовая фланцевая гранёная
Вес 1 шт.288 кг
Высота8,0 м
Стенка6 мм
Верх / низ, мм120/275
Фланец А×t540×20
Отверстия / крепёж12×35 (М30)
6мм, 120/275, 540×20-440-12×35(М30)
Позиция 8 · СФГ-1000
СФГ 1000-9,0-02 (с лючком)
Опора силовая фланцевая гранёная
Вес 1 шт.344 кг
Высота9,0 м
Стенка6 мм
Верх / низ, мм120/300
Фланец А×t540×20
Отверстия / крепёж12×35 (М30)
6мм, 120/300, 540×20-440-12×35(М30)
Позиция 9 · СФГ-1000
СФГ 1000-10,0-02 (с лючком)
Опора силовая фланцевая гранёная
Вес 1 шт.396 кг
Высота10,0 м
Стенка6 мм
Верх / низ, мм130/320
Фланец А×t540×20
Отверстия / крепёж12×35 (М30)
6мм, 130/320, 540×20-440-12×35(М30)
Позиция 10 · СФГ-1300
СФГ 1300-8,0-02 (с лючком)
Опора силовая фланцевая гранёная
Вес 1 шт.313 кг
Высота8,0 м
Стенка6 мм
Верх / низ, мм120/320
Фланец А×t540×20
Отверстия / крепёж12×35 (М30)
6мм, 120/320, 540×20-440-12×35(М30)
Позиция 11 · СФГ-1300
СФГ 1300-9,0-02 (с лючком)
Опора силовая фланцевая гранёная
Вес 1 шт.392 кг
Высота9,0 м
Стенка6 мм
Верх / низ, мм150/340
Фланец А×t580×20
Отверстия / крепёж12×35 (М30)
6мм, 150/340, 580×20-470-12×35(М30)
Позиция 12 · СФГ-1300
СФГ 1300-10,0-02 (с лючком)
Опора силовая фланцевая гранёная
Вес 1 шт.457 кг
Высота10,0 м
Стенка6 мм
Верх / низ, мм150/364
Фланец А×t610×20
Отверстия / крепёж12×35 (М30)
6мм, 150/364, 610×20-500-12×35(М30)
Материал и покрытие
Конструкционная углеродистая сталь. Защита — горячее цинкование по ГОСТ 9.307, слой от 85 мкм. Срок службы без переокраски — более 25 лет.
Применение
Наружное и уличное освещение: автодороги, магистрали, парковки, склады, промышленные цеха, стадионы, порты. По ГОСТ 16350, климатический район I–V.
Производство и доставка
Собственное производство. Изготовление по индивидуальным ТУ. Доставка по всей России. Полная документация и сертификаты на каждую партию.
Что такое силовые фланцевые опоры СФГ и ОГС
Силовые фланцевые опоры СФГ и ОГС — стальные гранёные конструкции для монтажа светильников наружного освещения на фундамент через фланцевое соединение. Гранёное сечение обеспечивает повышенную жёсткость, стойкость к ветровым нагрузкам до V района по ГОСТ 16350.
Купить опоры СФГ / ОГС — цена от производителя
Продаём гранёные силовые опоры СФГ / ОГС оптом и в розницу по ценам производителя с доставкой по России. Отправьте заявку на расчёт через кнопку «Получить расчёт».
Уличные силовые фланцевые опоры СФГ / ОГС: надёжная основа городской инфраструктуры
Силовые фланцевые опоры СФГ или опоры ОГС (гранёные силовые) — ключевой элемент современной городской и промышленной инфраструктуры. Применяются для организации наружного освещения, монтажа контактных сетей, размещения камер видеонаблюдения и светофоров.
Особенности конструкции

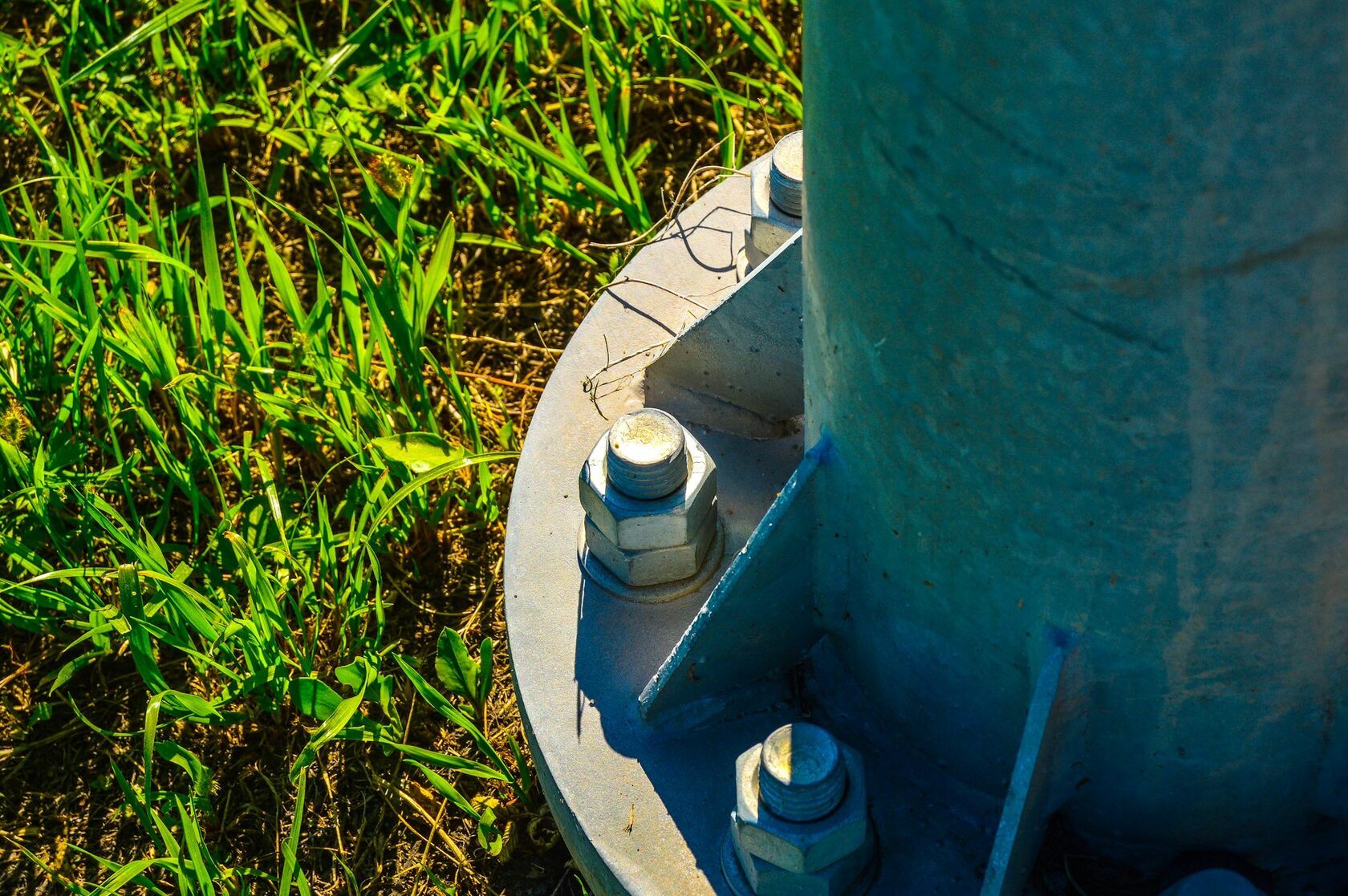

Гранёная форма ствола обеспечивает повышенную жёсткость. Фланцевое крепление позволяет заменить опору без разрушения фундамента.
- 01Высокая несущая способностьВертикальные и горизонтальные нагрузки — светильники и доп. оборудование.
- 02ДолговечностьГорячее цинкование по ГОСТ — защита более 25 лет.
- 03Ревизионный лючокУдобный доступ к кабельной разводке.
- 04УниверсальностьКлиматические зоны I–V, различные типы грунта.
Области применения
Городское освещение
Проспекты, улицы, парки
Промышленные зоны
Склады, цеха, площадки
Транспорт
Магистрали, развязки, мосты
Стадионы
Спортплощадки, зоны отдыха
Контактные сети
Троллейбус, трамвай, ЛЭП
Нефтегаз
НПЗ, горнодобыча, порты
Технические характеристики
| Серии в каталоге | СФГ-400, 700, 1000, 1300 |
| Высота опоры | 8,0; 9,0; 10,0 м |
| Толщина стенки ствола | 4–6 мм |
| Диаметр ствола: верх / низ | Ø90/207 — Ø150/364 мм |
| Количество и тип болтов | 8×М24 или 12×М30 |
| Масса опоры | 140–457 кг |
| Защитное покрытие | Горячее цинкование ГОСТ 9.307 |
| Климатический район | I–V по ГОСТ 16350 |
Критерии выбора
→
Нагрузки на опоруВес оборудования, ветровые и гололёдные нагрузки.
→
Климатические условияТемпературный режим, влажность, агрессивность среды.
→
Соответствие ГОСТ и ТУСертификаты качества и полный комплект КД.
→
Фланцевое креплениеЗамена без разрушения фундамента.
