Трубчатые силовые опоры освещения ОТСф и ОТСп

Стальные опоры серии ОТС для воздушных линий электропередачи до 20 кВ, наружного освещения дорог и городских объектов. Изготовление по ТУ и индивидуальным проектам, горячее цинкование, поставка по всей России.

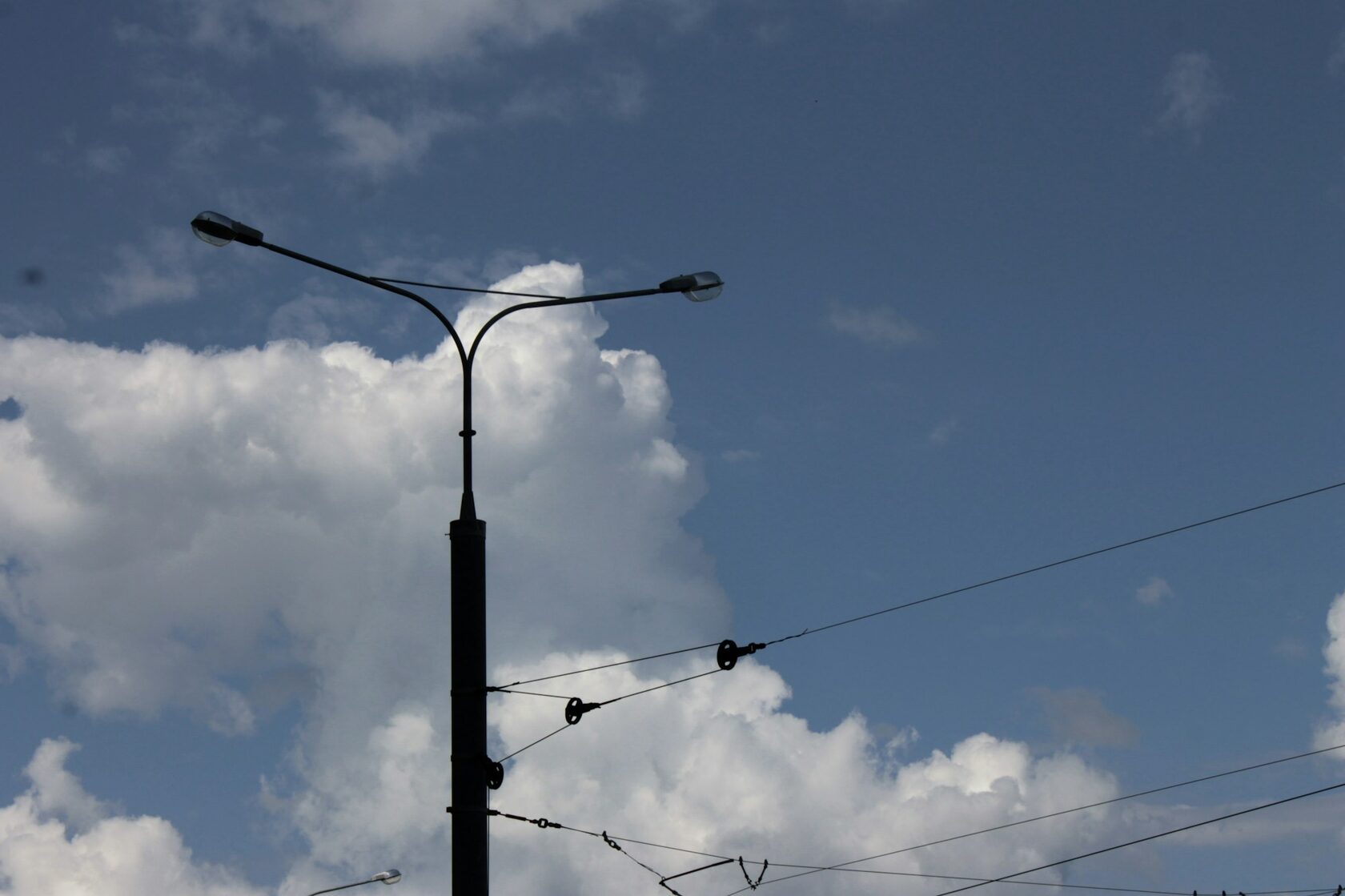

Опора трубчатая силовая фланцевая ОТСф — болтовое крепление к закладной детали фундамента Фланцевая

ОТСф

Опора трубчатая силовая фланцевая ОТСф

Силовая опора фланцевого исполнения для крепления к закладной детали (анкерной корзине), забетонированной в грунт. Болтовое соединение фланца позволяет монтировать и демонтировать опору без земляных работ. Применяется для ВЛ до 20 кВ, наружного освещения, крепления видеокамер и дорожных знаков.

  • Высота над уровнем земли: 4–16 м
  • Диаметр трубы: 76–245 мм, толщина стенки 3–8 мм
  • Материал: сталь Ст3сп5, 09Г2С по ГОСТ 10705, ГОСТ 8731
  • Горячее цинкование по ГОСТ 9.307 — слой от 80 мкм
  • Расчёт ветровой нагрузки по СП 20.13330
  • Срок службы от 30 лет
Подробнее Заказать
Опора трубчатая силовая прямостоечная ОТСп — установка заглублением в грунт с бетонированием Прямостоечная

ОТСп

Опора трубчатая силовая прямостоечная ОТСп

Силовая опора прямостоечного исполнения: нижняя часть трубы заглубляется в грунт и бетонируется. Монолитная конструкция без дополнительных закладных элементов обеспечивает высокую устойчивость к ветровым и механическим нагрузкам. Применяется для ВЛ до 20 кВ, освещения дорог, улиц, производственных и складских объектов.

  • Высота над уровнем земли: 4–16 м
  • Диаметр трубы: 76–245 мм, толщина стенки 3–8 мм
  • Материал: сталь Ст3сп5, 09Г2С по ГОСТ 10705, ГОСТ 8731
  • Горячее цинкование по ГОСТ 9.307 — слой от 80 мкм
  • Расчёт ветровой нагрузки по СП 20.13330
  • Срок службы от 30 лет
Подробнее Заказать

Почему выбирают наши опоры

Трубчатые силовые опоры ОТСф и ОТСп — надёжное решение для объектов любой сложности

Несущая способность

Трубчатое сечение обеспечивает высокую жёсткость при кручении и изгибе. Каждая опора рассчитывается индивидуально под ветровой район объекта по СП 20.13330.

Долговечность

Горячее цинкование по ГОСТ 9.307 толщиной от 80 мкм обеспечивает защиту от коррозии. Срок службы покрытия — свыше 30 лет даже в агрессивных средах.

Всесезонность

Сталь 09Г2С сохраняет ударную вязкость до −60°C. Опоры эксплуатируются во всех климатических районах России согласно ГОСТ 15150.

Быстрый монтаж

ОТСф монтируется болтовым соединением к закладной детали — без сварки на объекте. Установка одной опоры занимает от 2 до 4 часов силами бригады из 3 человек.

Сталь по ГОСТ

Производство из бесшовных и электросварных труб по ГОСТ 8731 и ГОСТ 10705. На каждую партию предоставляются сертификаты качества и паспорта на металл.

Экологичность

Сталь — полностью перерабатываемый материал. Горячее цинкование не содержит токсичных смол и растворителей, безопасно для окружающей среды на протяжении всего срока службы.

Трубчатые силовые опоры ОТСф на городской улице — наружное освещение магистрали

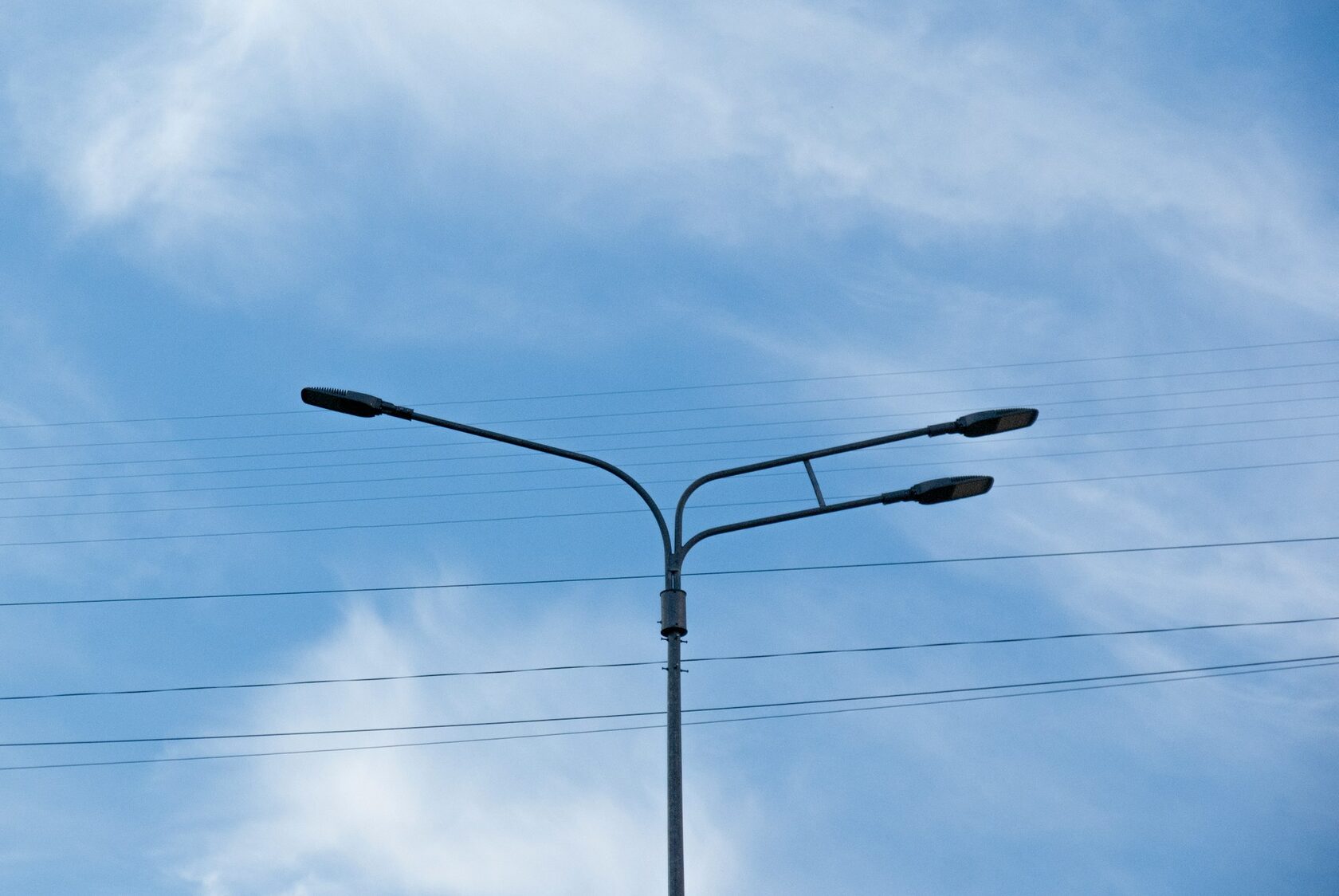

Фланцевое соединение опоры ОТСф — болтовое крепление к закладной детали фундамента
Прямостоечные опоры ОТСп — освещение промышленной территории и производственной площадки
Монтаж трубчатой силовой опоры ОТСп — бетонирование основания на объекте

О продукции

Трубчатые силовые опоры ОТСф и ОТСп: конструкция, применение и технические характеристики

Трубчатые силовые опоры серии ОТС — это стальные конструкции цилиндрического или конического сечения, предназначенные для подвески проводов воздушных линий электропередачи напряжением до 20 кВ, наружного и уличного освещения, а также для крепления дорожных знаков, светофоров, камер видеонаблюдения и оборудования связи.

В отличие от железобетонных опор, трубчатые стальные опоры серии ОТС значительно легче, проще в транспортировке и монтаже. Обладают высокой несущей способностью при минимальном поперечном сечении, что снижает ветровую нагрузку на конструкцию. Применяются на объектах жилищно-коммунального хозяйства, в промышленном и дорожном строительстве по всей России.

Серия ОТСф

Опора трубчатая силовая фланцевая ОТСф

ОТСф состоит из стальной трубчатой стойки и приварного опорного фланца с монтажными отверстиями под анкерные болты. Опора крепится к закладной детали (анкерной корзине), заблаговременно установленной в фундамент. Такое разделение конструкции принципиально важно с технологической точки зрения.

  • 01

    Раздельный монтаж фундамента и стойки

    Закладная деталь бетонируется заранее и независимо от поставки опоры. Это позволяет вести земляные и бетонные работы параллельно с изготовлением стоек — сокращает общие сроки строительства.

  • 02

    Монтаж без сварки на объекте

    Соединение осуществляется болтами класса прочности 8.8 или выше. Не требуется привлечение сварщиков и оборудования для сварки непосредственно на строительной площадке.

  • 03

    Замена без вскрытия фундамента

    При повреждении стойки достаточно открутить болты и установить новую опору. Закладная деталь в фундаменте остаётся нетронутой — это существенно снижает стоимость восстановительных работ.

  • 04

    Регулировка вертикальности

    Болтовое крепление допускает точную регулировку положения опоры в пределах допусков на установку, что особенно важно на неровных или просадочных грунтах.

Серия ОТСп

Опора трубчатая силовая прямостоечная ОТСп

ОТСп представляет собой цельную стальную трубу, нижняя часть которой заглубляется в грунт на расчётную глубину и бетонируется. Глубина заделки определяется расчётом в зависимости от высоты опоры, ветрового района, типа грунта и прикладываемой нагрузки. Не требует отдельных закладных деталей.

  • 01

    Монолитность и максимальная устойчивость

    Заделка в монолитный бетонный фундамент обеспечивает жёсткое защемление основания. Такая конструктивная схема даёт наилучшие показатели сопротивления ветровым и изгибающим нагрузкам.

  • 02

    Экономия на комплектующих

    Не требуются закладная деталь, анкерные болты и фланцевые элементы. На линиях из десятков и сотен опор суммарная экономия на материалах и монтаже оказывается весьма значительной.

  • 03

    Защита подземной части

    Заглубляемая часть трубы дополнительно защищается усиленным антикоррозийным покрытием или битумно-полимерной обмазкой для обеспечения долговечности в грунтовой зоне.

  • 04

    Эстетика и универсальность

    Отсутствие надземного фланцевого узла делает опору визуально аккуратной. Применяется для освещения парков, скверов, пешеходных зон и жилых кварталов, где важен внешний вид объекта.

Материалы, покрытия и нормативная база

Стойки опор изготавливаются из электросварных труб по ГОСТ 10705 или бесшовных труб по ГОСТ 8731 из стали марок Ст3сп5 и 09Г2С. Сталь 09Г2С относится к хладостойким маркам и сохраняет нормативные механические характеристики при температурах до −60°C, что делает опоры пригодными для эксплуатации в климатических районах I–VII по ГОСТ 16350.

Антикоррозийная защита — горячее цинкование по ГОСТ 9.307 с толщиной покрытия не менее 80 мкм. По требованию заказчика наносится дополнительное полимерное порошковое покрытие по RAL. Расчёт несущей способности выполняется по СП 20.13330 (ветровые нагрузки) и СП 16.13330 (стальные конструкции). Продукция сертифицирована в системе ТР ТС.

Изготовление опор также возможно по индивидуальным техническим условиям: нестандартная высота, специальные кронштейны, закладные под кабельный ввод, усиленные фланцы для угловых и анкерных опор ВЛ.

Подберём опоры под ваш объект

Выполним инженерный расчёт ветровых нагрузок, подберём марку стали для вашего климатического района, рассчитаем стоимость и сроки поставки. Широкий размерный ряд, изготовление по ТУ заказчика, полный пакет документации для проекта.

Получить расчёт и КП Смотреть каталог

Типичные объекты применения трубчатых силовых опор ОТС

ВЛ до 20 кВ

Промежуточные, угловые и анкерные опоры распределительных воздушных линий электропередачи напряжением 0,4–20 кВ.

Наружное освещение

Освещение городских улиц, проспектов, дворовых территорий, парков, автодорог, парковок и промышленных площадок.

Безопасность и знаки

Крепление камер видеонаблюдения, светофорных объектов, дорожных знаков, информационных стел и оборудования связи.

Промышленность

Освещение и электроснабжение производственных объектов, складских комплексов, нефтегазовых и горнодобывающих предприятий.
