Каталог продукции

Несиловые фланцевые
гранёные опоры НФГ

Стальные опоры НФГ-3,0 — НФГ-16,0 для наружного освещения улиц, дорог и промышленных объектов. Восьмигранное сечение, горячее цинкование по ГОСТ 9.307-89, срок службы от 30 лет.

ПрочностьВосьмигранное сечение — на 20% жёстче круглых аналогов при том же расходе металла
Горячее цинкованиеПокрытие 100+ мкм по ГОСТ 9.307. Антикоррозийная защита на 30+ лет
ГОСТ 23118Производство по ГОСТ. Сертификат качества на каждую единицу продукции
Гарантия производителяОфициальная гарантия на все модели от завода-изготовителя
Доставка по РоссииОтгрузка по всей России и странам СНГ. Собственный автопарк и транспортные компании
Быстрый монтажФланцевое крепление — установка опоры за 1–2 часа без разрушения фундамента

Расшифровка обозначения опор НФГ / ОГК

Код
Расшифровка
ОГК / НФГ
Опора гранёная коническая / несиловая фланцевая гранёная — одно и то же изделие
Н
Высота опоры, м: 3; 4; 5; 6; 7; 8; 9; 10; 12; 14; 16
3 / 4 мм
Толщина стенки, мм
Db/Dt
Диаметр нижнего / верхнего сечения, мм
A×t-B×d
Размер фланца × толщина — межосевое × диаметр болтов
б/к или к
Без кронштейна (б/к) или с кронштейном (к)
кр.фл
Крепление на крышевой фланец (усиленное)
Пример
ОГК-3 (3мм, 60/108, 190×190×10-140-4×19(М16)) б/к — опора высотой 3 м, стенка 3 мм, сечение 60/108, фланец 190×190, без кронштейна

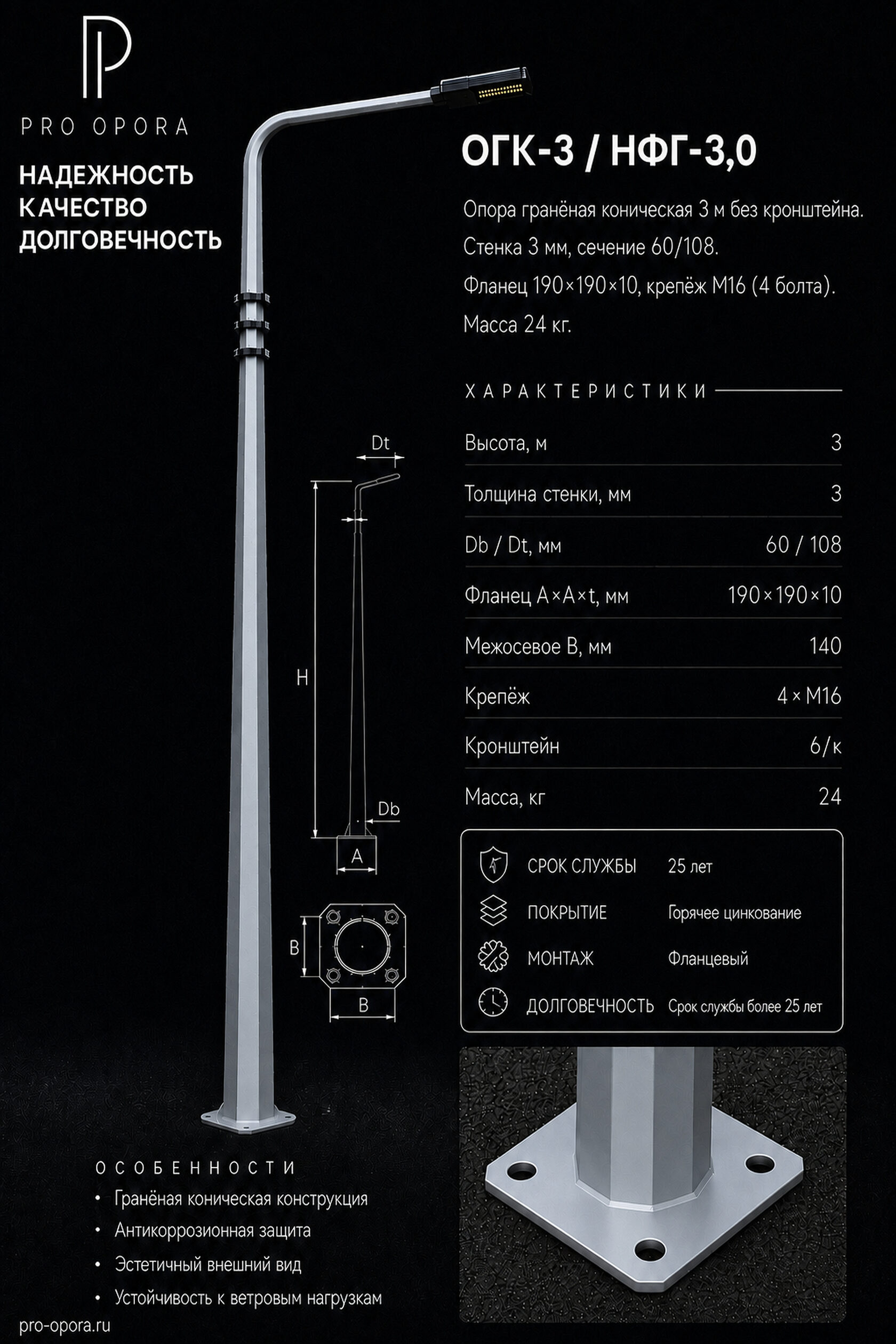

ОГК-3 / НФГ-3,0

ОГК-3 / НФГ-3,0

В наличии

Опора гранёная коническая 3 м без кронштейна. Стенка 3 мм, сечение 60/108. Фланец 190×190×10, крепёж М16 (4 болта). Масса 24 кг.

Высота, м3
Толщина стенки, мм3
Db / Dt, мм60 / 108
Фланец A×A×t, мм190×190×10
Межосевое B, мм140
Крепёж4×М16
Кронштейнб/к
Масса, кг24
Заказать

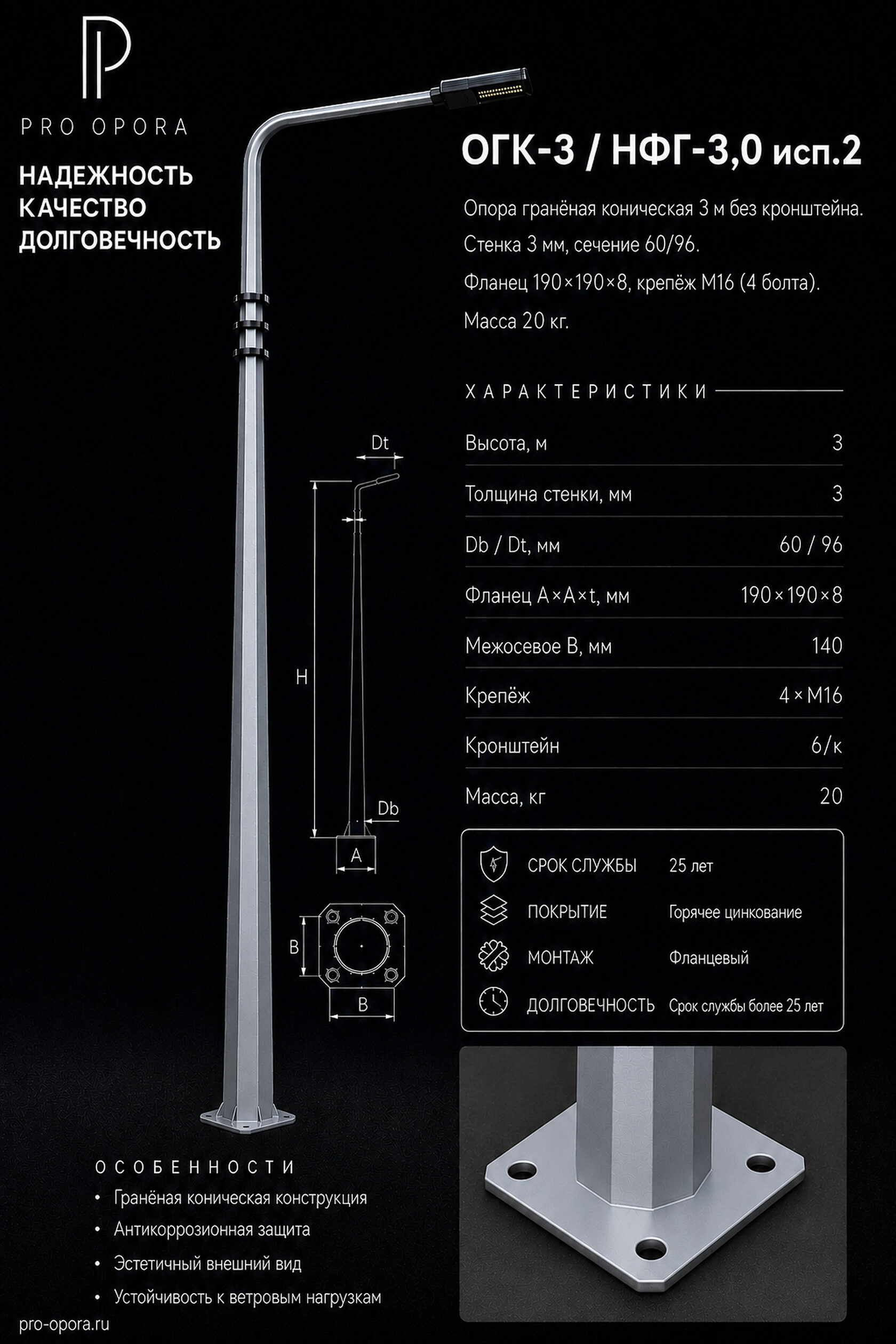

ОГК-3 / НФГ-3,0 исп.2

ОГК-3 / НФГ-3,0 исп.2

В наличии

Опора гранёная коническая 3 м без кронштейна. Стенка 3 мм, сечение 60/96. Фланец 190×190×8, крепёж М16 (4 болта). Масса 20 кг.

Высота, м3
Толщина стенки, мм3
Db / Dt, мм60 / 96
Фланец A×A×t, мм190×190×8
Межосевое B, мм140
Крепёж4×М16
Кронштейнб/к
Масса, кг20
Заказать

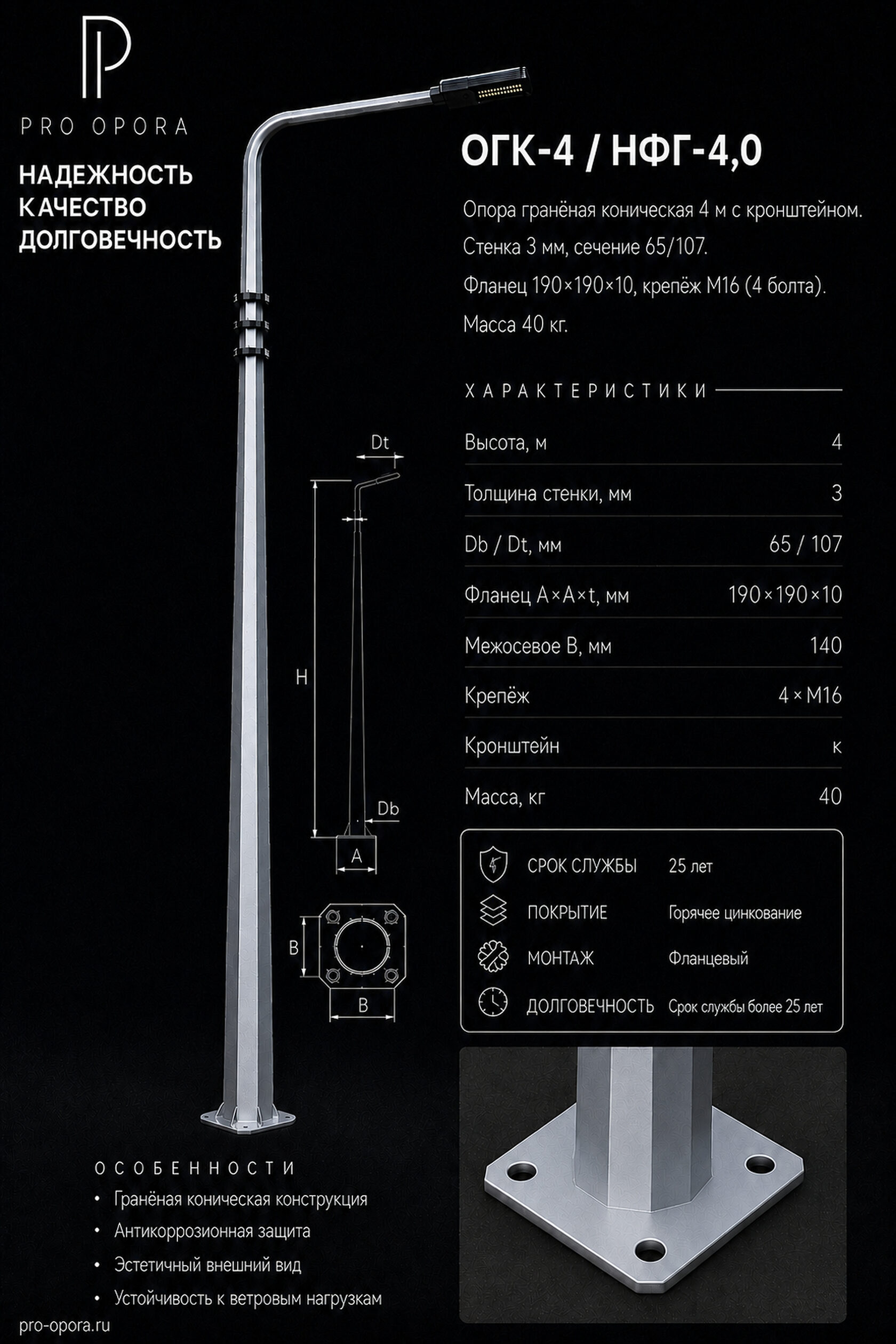

ОГК-4 / НФГ-4,0

ОГК-4 / НФГ-4,0

В наличии

Опора гранёная коническая 4 м с кронштейном. Стенка 3 мм, сечение 65/107. Фланец 190×190×10, крепёж М16 (4 болта). Масса 40 кг.

Высота, м4
Толщина стенки, мм3
Db / Dt, мм65 / 107
Фланец A×A×t, мм190×190×10
Межосевое B, мм140
Крепёж4×М16
Кронштейнк
Масса, кг40
Заказать

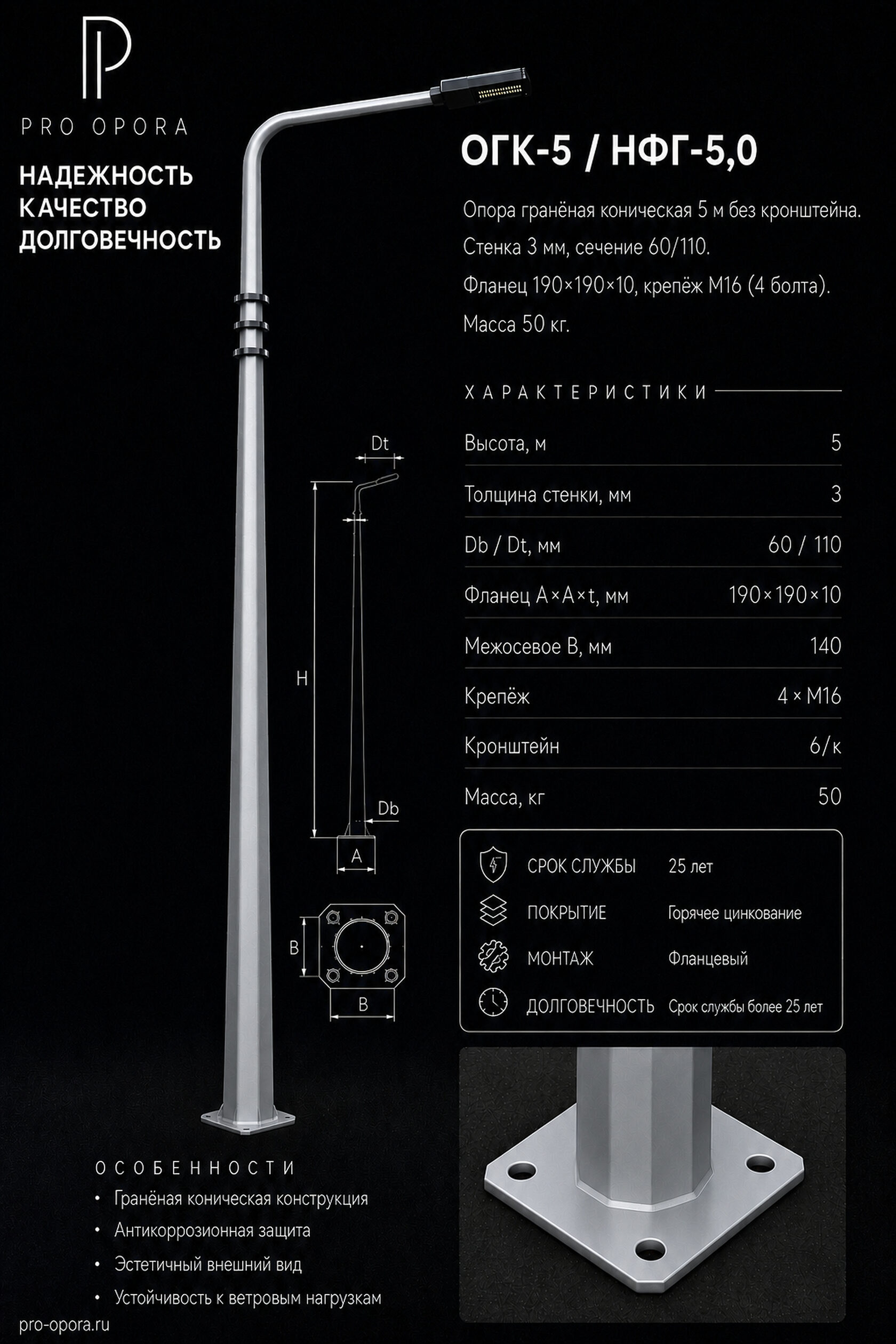

ОГК-5 / НФГ-5,0

ОГК-5 / НФГ-5,0

В наличии

Опора гранёная коническая 5 м без кронштейна. Стенка 3 мм, сечение 60/110. Фланец 190×190×10, крепёж М16 (4 болта). Масса 50 кг.

Высота, м5
Толщина стенки, мм3
Db / Dt, мм60 / 110
Фланец A×A×t, мм190×190×10
Межосевое B, мм140
Крепёж4×М16
Кронштейнб/к
Масса, кг50
Заказать

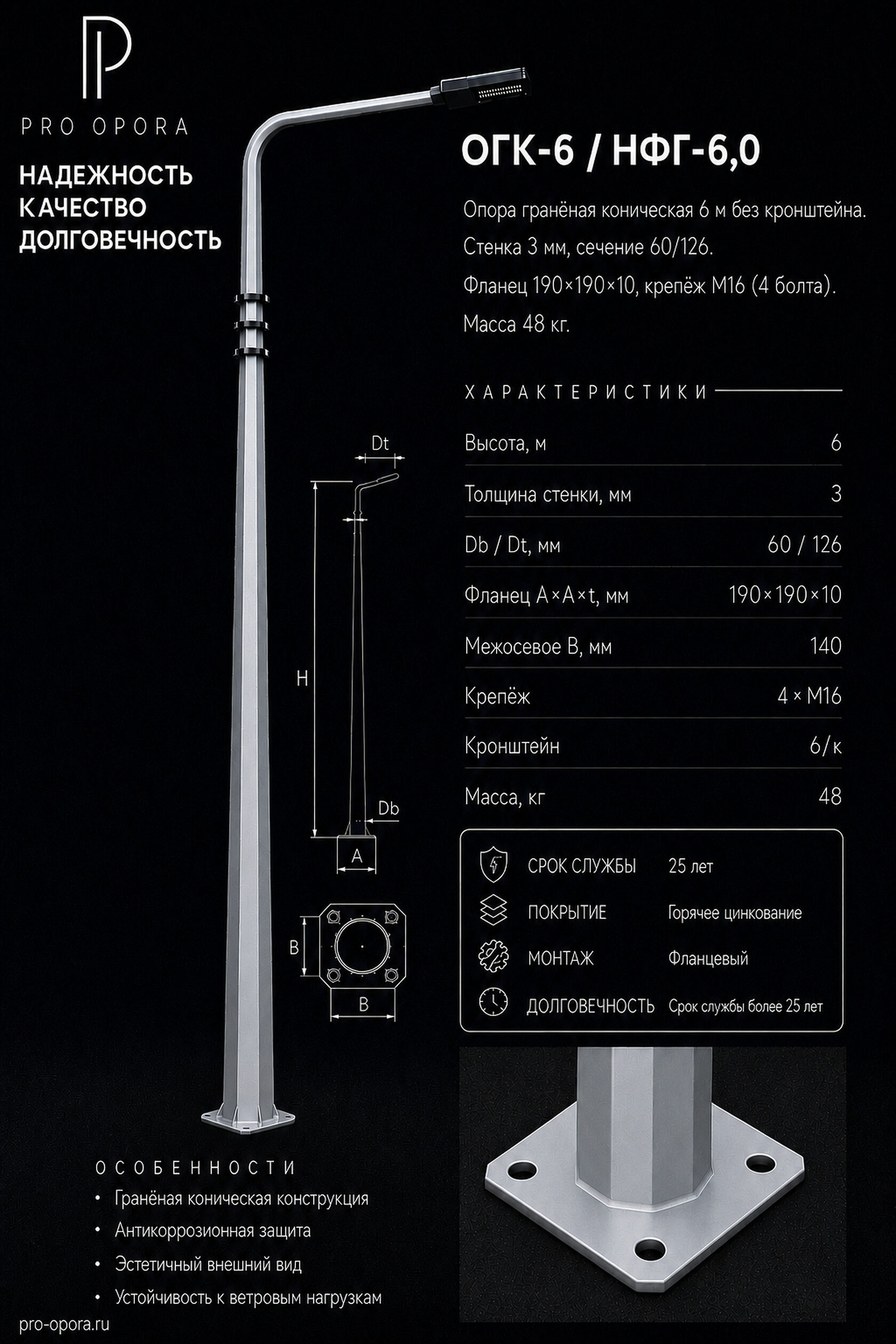

ОГК-6 / НФГ-6,0

ОГК-6 / НФГ-6,0

В наличии

Опора гранёная коническая 6 м без кронштейна. Стенка 3 мм, сечение 60/126. Фланец 190×190×10, крепёж М16 (4 болта). Масса 48 кг.

Высота, м6
Толщина стенки, мм3
Db / Dt, мм60 / 126
Фланец A×A×t, мм190×190×10
Межосевое B, мм140
Крепёж4×М16
Кронштейнб/к
Масса, кг48
Заказать

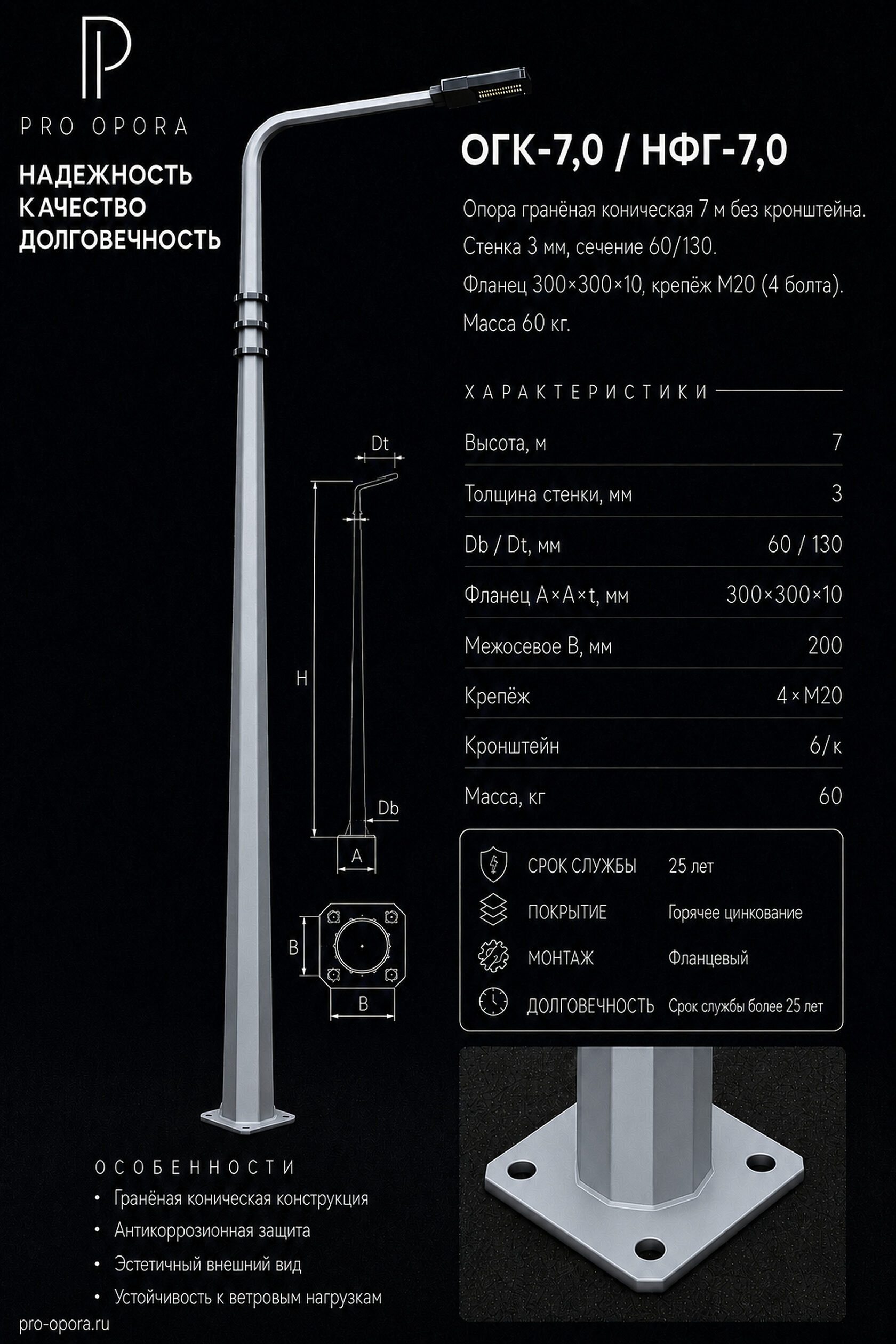

ОГК-7,0 / НФГ-7,0

ОГК-7,0 / НФГ-7,0

Под заказ

Опора гранёная коническая 7 м без кронштейна. Стенка 3 мм, сечение 60/130. Фланец 300×300×10, крепёж М20 (4 болта). Масса 60 кг.

Высота, м7
Толщина стенки, мм3
Db / Dt, мм60 / 130
Фланец A×A×t, мм300×300×10
Межосевое B, мм200
Крепёж4×М20
Кронштейнб/к
Масса, кг60
Заказать

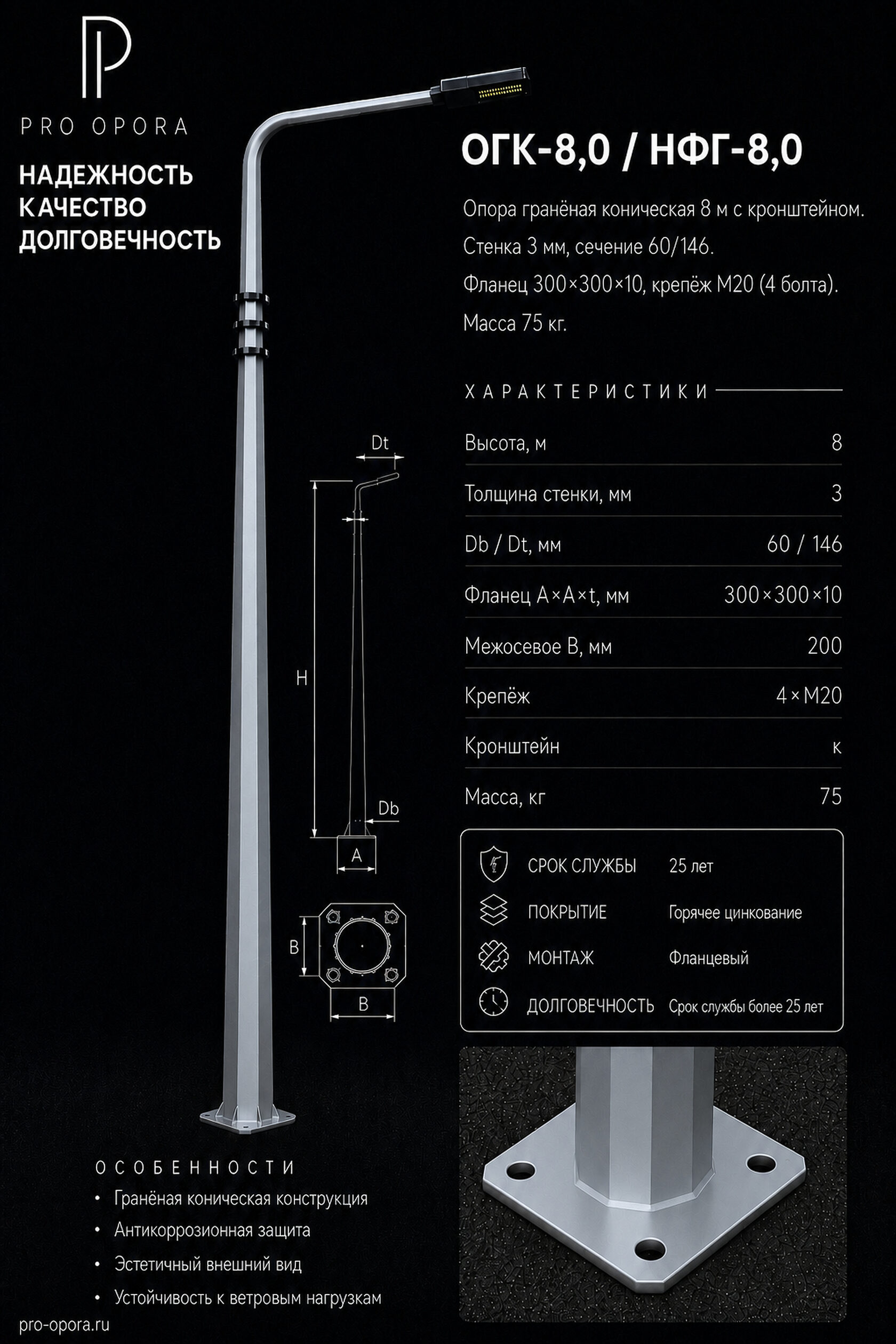

ОГК-8,0 / НФГ-8,0

ОГК-8,0 / НФГ-8,0

Под заказ

Опора гранёная коническая 8 м с кронштейном. Стенка 3 мм, сечение 60/146. Фланец 300×300×10, крепёж М20 (4 болта). Масса 75 кг.

Высота, м8
Толщина стенки, мм3
Db / Dt, мм60 / 146
Фланец A×A×t, мм300×300×10
Межосевое B, мм200
Крепёж4×М20
Кронштейнк
Масса, кг75
Заказать
ОГК-9,0 / НФГ-9,0

ОГК-9,0 / НФГ-9,0

Под заказ

Опора гранёная коническая 9 м с кронштейном. Стенка 3 мм, сечение 68/143. Фланец 300×300×10, крепёж М20 (4 болта). Масса 82 кг.

Высота, м9
Толщина стенки, мм3
Db / Dt, мм68 / 143
Фланец A×A×t, мм300×300×10
Межосевое B, мм200
Крепёж4×М20
Кронштейнк
Масса, кг82
Заказать

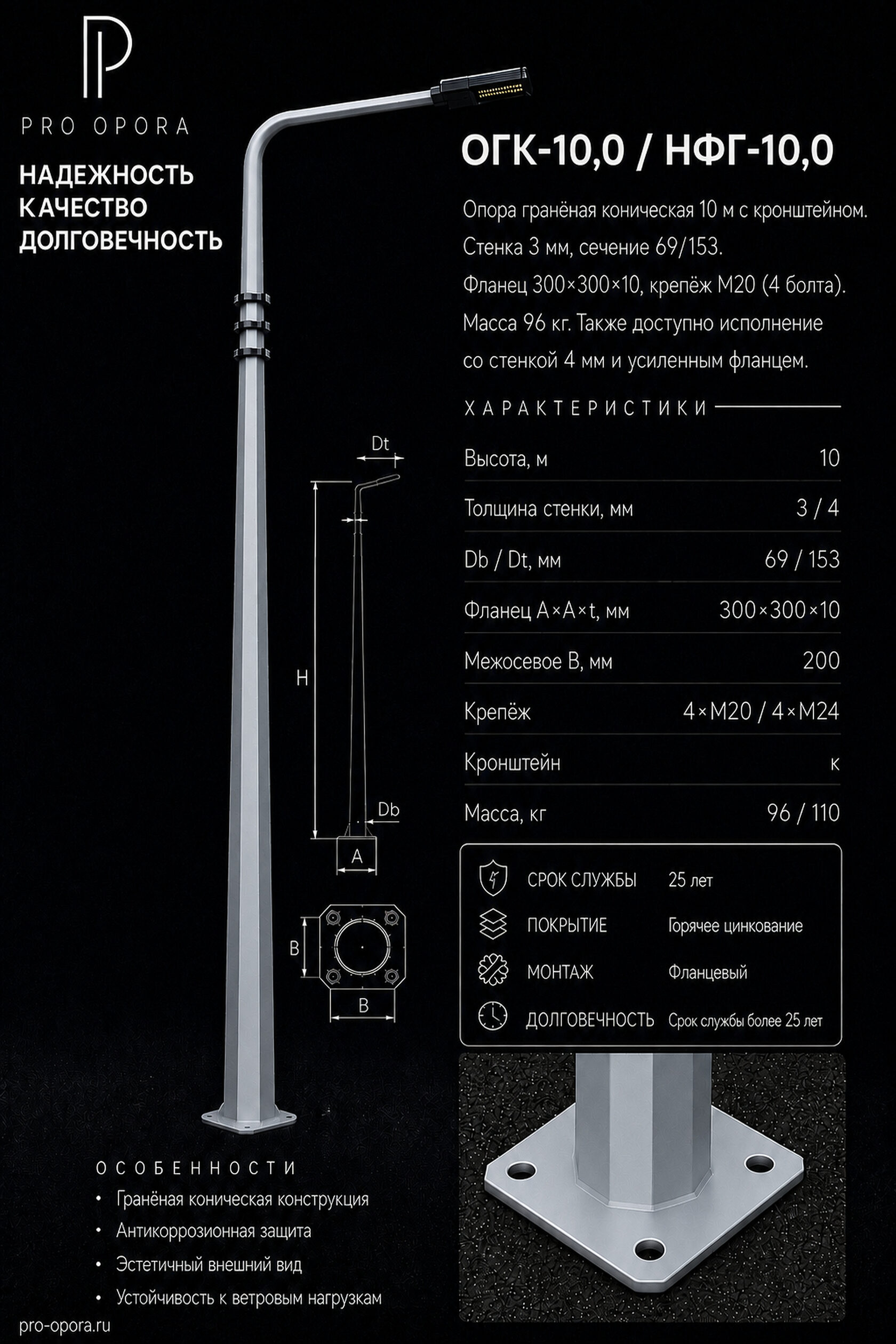

ОГК-10,0 / НФГ-10,0 (3мм)

ОГК-10,0 / НФГ-10,0 (3мм)

Под заказ

Опора гранёная коническая 10 м с кронштейном. Стенка 3 мм, сечение 69/153. Фланец 300×300×10, крепёж М20 (4 болта). Масса 96 кг.

Высота, м10
Толщина стенки, мм3
Db / Dt, мм69 / 153
Фланец A×A×t, мм300×300×10
Межосевое B, мм200
Крепёж4×М20
Кронштейнк
Масса, кг96
Заказать
ОГК-10,0 / НФГ-10,0 (4мм)

ОГК-10,0 / НФГ-10,0 (4мм)

Под заказ

Усиленная опора гранёная коническая 10 м. Стенка 4 мм, сечение 68/153. Фланец 400×400×10, крепёж М24 (4 болта). Масса 110 кг.

Высота, м10
Толщина стенки, мм4
Db / Dt, мм68 / 153
Фланец A×A×t, мм400×400×10
Межосевое B, мм200
Крепёж4×М24
Кронштейнк
Масса, кг110
Заказать

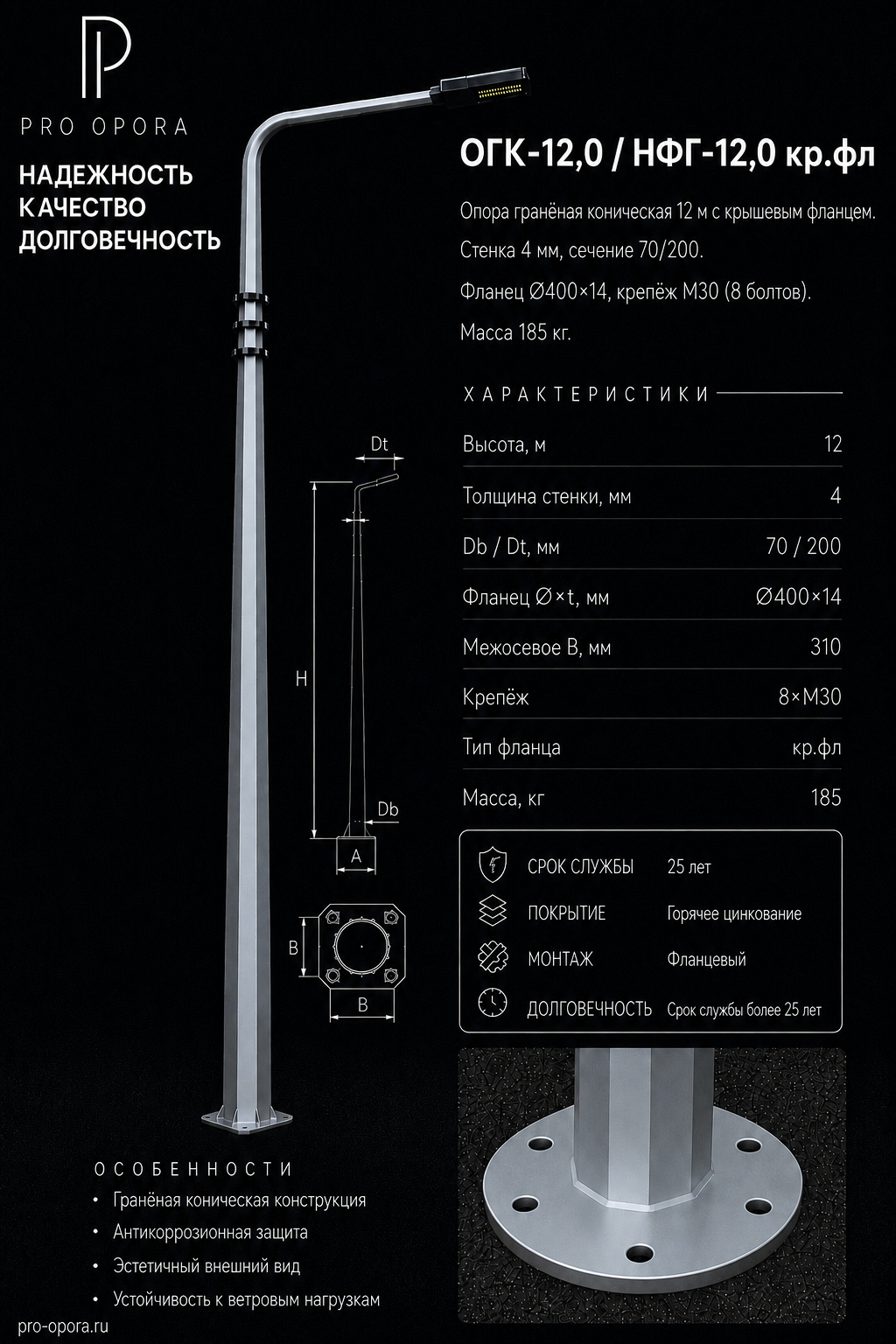

ОГК-12,0 / НФГ-12,0 кр.фл

ОГК-12,0 / НФГ-12,0 кр.фл

Под заказ

Опора гранёная коническая 12 м с крышевым фланцем. Стенка 4 мм, сечение 70/200. Фланец Ø400×14, крепёж М30 (8 болтов). Масса 185 кг.

Высота, м12
Толщина стенки, мм4
Db / Dt, мм70 / 200
Фланец Ø×t, ммØ400×14
Межосевое B, мм310
Крепёж8×М30
Тип фланцакр.фл
Масса, кг185
Заказать
ОГК-14 / НФГ-14,0 кр.фл

ОГК-14 / НФГ-14,0 кр.фл

Под заказ

Опора гранёная коническая 14 м с крышевым фланцем. Стенка 4 мм, сечение 90/275. Фланец Ø495×16, крепёж М32 (8 болтов). Масса 305 кг.

Высота, м14
Толщина стенки, мм4
Db / Dt, мм90 / 275
Фланец Ø×t, ммØ495×16
Межосевое B, мм380
Крепёж8×М32
Тип фланцакр.фл
Масса, кг305
Заказать

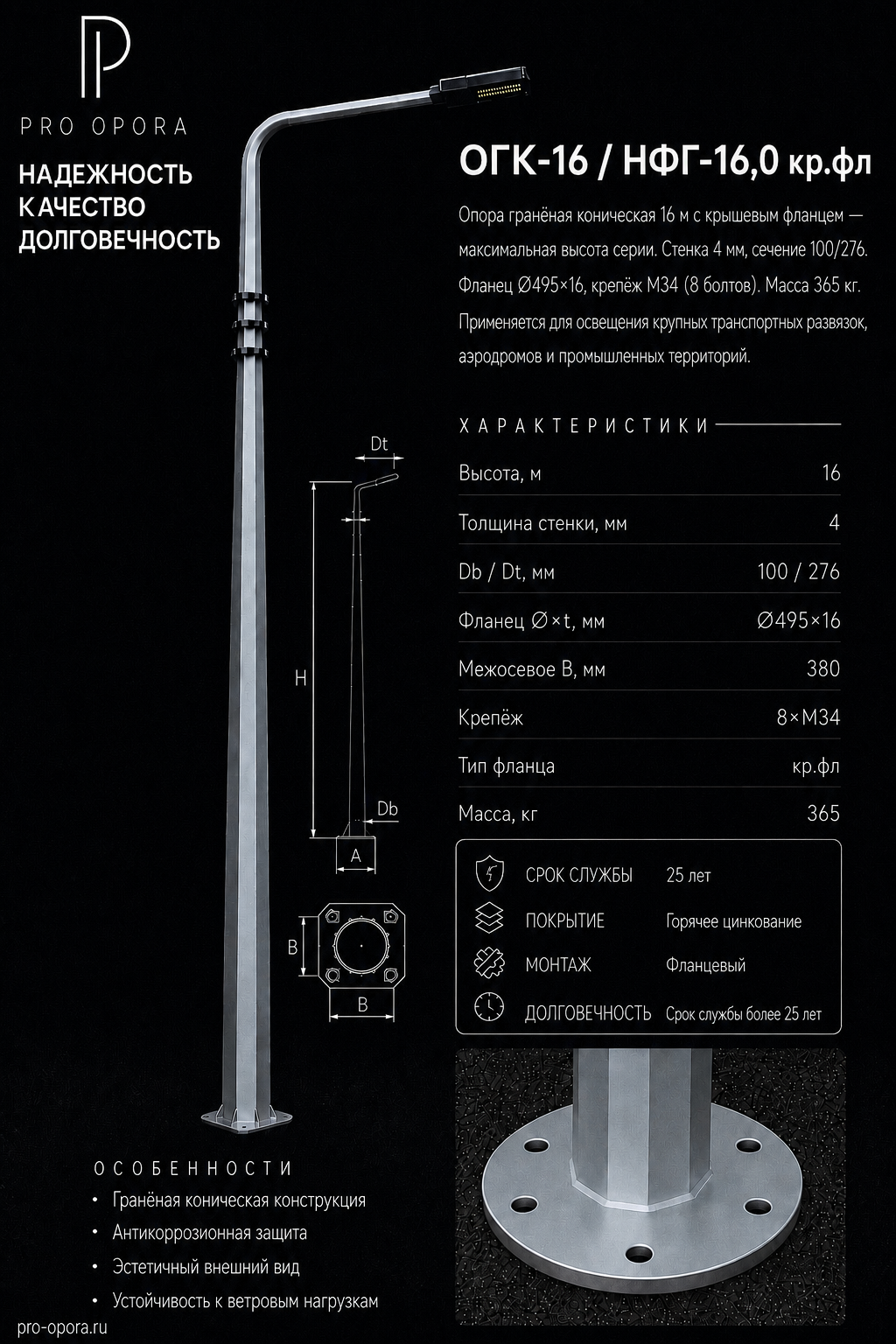

ОГК-16 / НФГ-16,0 кр.фл

ОГК-16 / НФГ-16,0 кр.фл

Под заказ

Опора гранёная коническая 16 м с крышевым фланцем — максимальная высота серии. Стенка 4 мм, сечение 100/276. Масса 365 кг.

Высота, м16
Толщина стенки, мм4
Db / Dt, мм100 / 276
Фланец Ø×t, ммØ495×16
Межосевое B, мм380
Крепёж8×М34
Тип фланцакр.фл
Масса, кг365
Заказать

Технические характеристики

НаименованиеТолщина, ммDb / Dt, ммФланец, ммКрепёжМасса, кг
ОГК-3 / НФГ-3,0360 / 108190×190×10-1404×М1624
ОГК-3 / НФГ-3,0 исп.2360 / 96190×190×8-1404×М1620
ОГК-4 / НФГ-4,0365 / 107190×190×10-1404×М1640
ОГК-4 / НФГ-4,0 исп.2360 / 108190×190×10-1404×М1640
ОГК-5 / НФГ-5,0360 / 110190×190×10-1404×М1650
ОГК-5 / НФГ-5,0 к360 / 110190×190×10-1404×М1650
ОГК-6 / НФГ-6,0360 / 126190×190×10-1404×М1648
ОГК-7,0 / НФГ-7,0360 / 130300×300×10-2004×М2060
ОГК-8,0 / НФГ-8,0 к360 / 146300×300×10-2004×М2075
ОГК-8,0 / НФГ-8,0 б/к368 / 143300×300×12-2004×М2075
ОГК-9,0 / НФГ-9,0 б/к368 / 166300×300×10-2304×М2085
ОГК-9,0 / НФГ-9,0 к368 / 143300×300×10-2004×М2082
ОГК-10,0 / НФГ-10,0 (3мм)369 / 153300×300×10-2004×М2096
ОГК-10,0 / НФГ-10,0 (4мм)468 / 153400×400×10-2004×М24110
ОГК-12,0 / НФГ-12,0 кр.фл470 / 200Ø400×14-3108×М30185
ОГК-14 / НФГ-14,0 кр.фл490 / 275Ø495×16-3808×М32305
ОГК-16 / НФГ-16,0 кр.фл4100 / 276Ø495×16-3808×М34365

Что такое опора ОГК / НФГ

ОГК (опора гранёная коническая) и НФГ (несиловая фланцевая гранёная) — это одно и то же изделие. Восьмигранное сечение обеспечивает на 20% большую жёсткость по сравнению с круглыми аналогами при равном расходе металла.

Фланцевый способ крепления упрощает монтаж без разрушения фундамента. Горячее цинкование по ГОСТ 9.307-89 — срок службы от 30 лет.

Преимущества

  • Высокая прочность при небольшой массе конструкции.
  • Фланцевый монтаж — установка за 1–2 часа без спецтехники.
  • Горячее цинкование по ГОСТ для защиты от коррозии.
  • Срок службы более 30 лет без капитального ремонта.
  • Высоты от 3 до 16 м — полная линейка для любого объекта.

Области применения

  • городских улиц
  • автомобильных дорог
  • жилых микрорайонов
  • дворовых территорий
  • парков и скверов
  • пешеходных зон
  • парковок
  • торговых центров
  • промышленных предприятий
  • транспортных развязок
