Закладные детали фундамента ЗДФ и ФМ для опор освещения

ЗДФ и ФМ — металлические конструкции, бетонируемые в грунт как «якорь» для опоры. От точности их изготовления зависит, насколько ровно встанет столб, как долго прослужит и как просто его заменить. Производим под проект с расчётом нагрузок и полным пакетом документов.

от 5
рабочих дней изготовление
50+
лет срок эксплуатации
100%
ГОСТ + паспорт качества

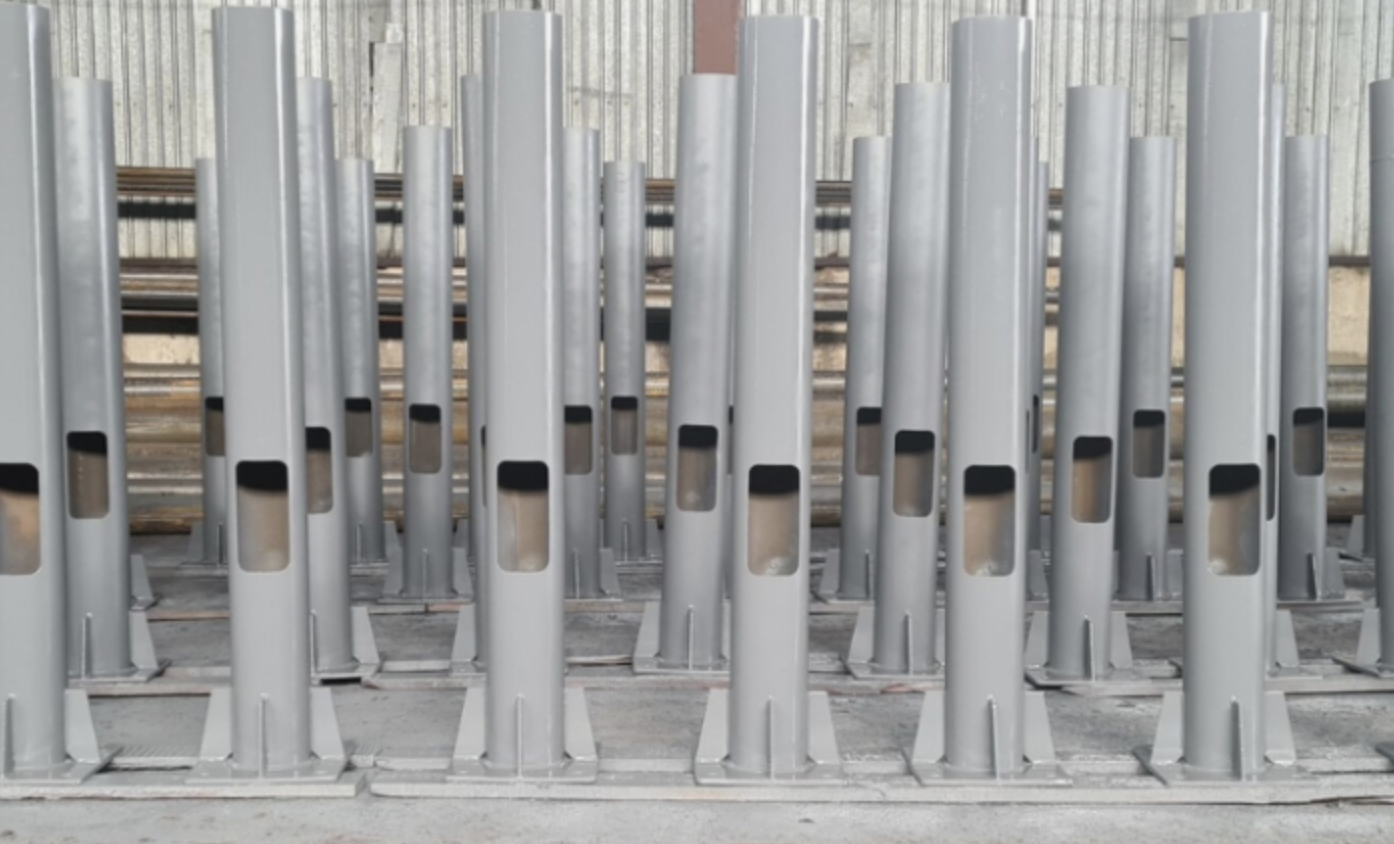

Закладная деталь фундамента ЗДФ трубчатого типа для уличной опоры освещения — стальная конструкция под бетонирование

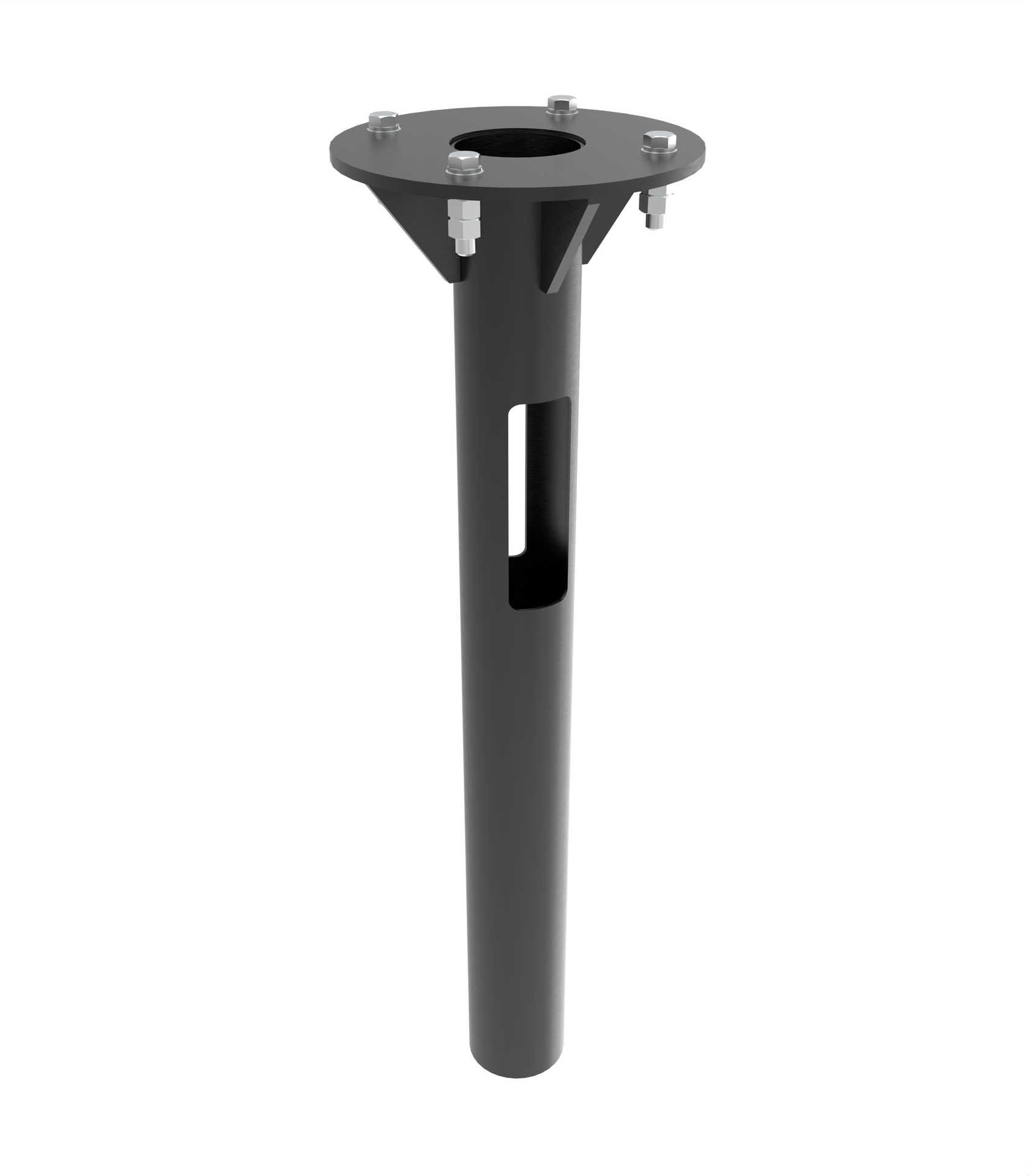

Закладная деталь ЗДФ трубчатого типа — стальная труба с фланцем для крепления опоры освещения
Трубчатый тип

Закладные детали трубчатого типа (ЗДФ)

Классическая ЗДФ: труба + приварной фланец, бетонируется в фундамент. Опора крепится болтами к фланцу сверху. Применяется для уличных фонарей, опор контактной сети, мачт видеонаблюдения и флагштоков.

  • Диаметр: 108–159 мм (несиловые), 219–426 мм (силовые)
  • Глубина заложения: 1,5–3 м, ниже уровня промерзания
  • Сталь: Ст3сп (стандарт), 09Г2С (север, IV–VIII ветровой район)
  • Фланец 200–400 мм, квадратный или круглый, 4–12 отверстий
Подробнее Заказать

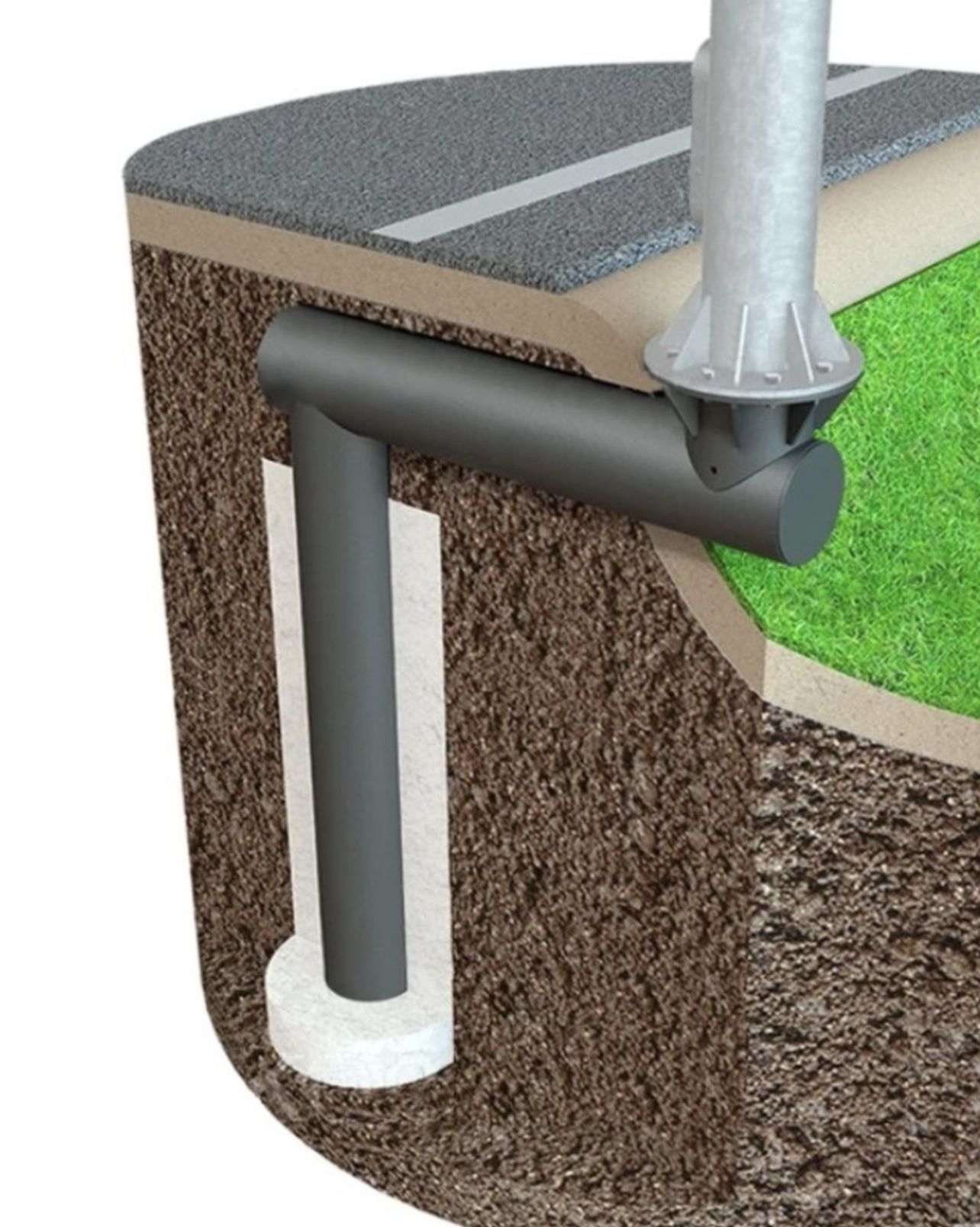

Выносная закладная деталь ФМ Г-образной формы для опоры освещения — смещение оси от фундамента
Выносные

Закладные детали трубчатого типа выносные

Г-образная ЗДФ для смещения оси опоры от оси фундамента. Незаменима у бордюров, над кюветами и в местах, где прямая установка невозможна из-за коммуникаций или планировочных ограничений.

  • Вылет консоли: 0,5–1,5 м по проекту
  • Диаметр: 108–159 мм (несиловые), 219–426 мм (силовые)
  • Толщина стенки: 3–4 мм / 6–12 мм
  • Глубина вертикальной части: 1,5–3 м
Подробнее Заказать

Почему без ЗДФ / ФМ не обойтись?

Закладная деталь — это «якорь» опоры: бетонируется в грунт, а сверху на болтах крепится сама опора. Именно от качества и точности изготовления ЗДФ/ФМ зависит, насколько надёжно и ровно встанет опора, как долго прослужит и насколько простым будет её обслуживание.

Фундамент готовится отдельно, опора устанавливается уже на готовую закладную — не нужно выравнивать её в момент бетонирования. Если опору нужно заменить, достаточно открутить болты: фундамент остаётся целым. Это экономит время, деньги и трудозатраты при любой модернизации или аварийной замене.

Максимальная устойчивость

Конструкция с усиленными косынками и правильно рассчитанной длиной подземной части выдерживает серьёзные ветровые нагрузки и не даёт опоре расшатываться даже спустя десятилетия.

Быстрый и удобный монтаж

Опора крепится к фланцу болтами. Фундамент бетонируется заранее, опора ставится позже — не нужно выравнивать стойку в процессе заливки бетона.

Замена без разрушения фундамента

Повредили опору или нужна модернизация? Откручиваете болты и меняете ствол. Фундамент и закладная остаются нетронутыми — никаких земляных работ.

Защита от коррозии 25+ лет

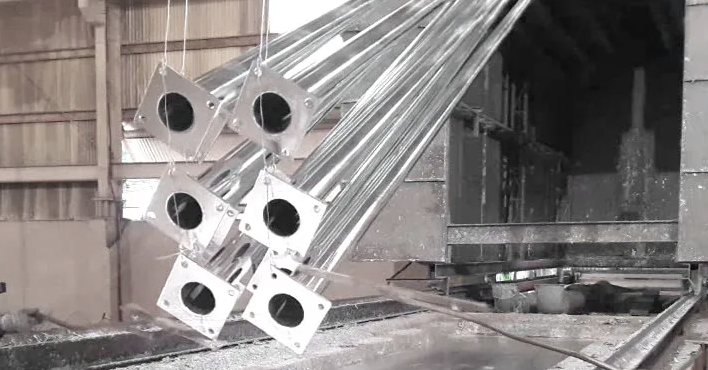

Горячее цинкование по ГОСТ 9.307, битумные покрытия или порошковая окраска RAL — в зависимости от условий эксплуатации. Срок службы в агрессивных средах свыше 25 лет.

Удобство прокладки кабеля

В конструкции предусмотрены проходные отверстия для подвода силового кабеля снизу — защита от вандализма и погодных факторов.

Точность и совместимость

Фланцы под посадочные размеры опор ОТСф, ОСф, НФК и других серий. Отверстия совпадают «в ноль» — никакой подгонки и доработки на объекте.

Что мы предлагаем

В ассортименте — закладные детали и фундаменты металлические разных типоразмеров: для стандартных проектов и нестандартных инженерных задач. Фланцы круглой и квадратной формы с разным количеством отверстий — под любые типы опор.

Тип 01

ЗДФ трубчатого типа

Классическая конструкция: труба с приваренным фланцем и усиливающими косынками. Подходит для большинства фланцевых опор уличного освещения.

Тип 02

ЗДФ выносного типа

Г-образная конструкция для установки опоры со смещением от оси фундамента. Используется у бордюров, над кюветами и в стеснённых условиях.

Тип 03

ФМ с усиленной конструкцией

Для повышенных нагрузок и сложных грунтовых условий. Увеличенная толщина стенки, дополнительные рёбра жёсткости и усиленный фланец.

Тип 04

Анкерная ФМ

Плита + анкерные шпильки М16–М42. Болтовое соединение без сварки на месте. Разборная конструкция для тяжёлых мачт и силовых опор.

Тип 05

Индивидуальные решения

Нестандартные размеры, глубина заделки, конфигурация фланца — изготавливаем по вашему ТЗ или чертежу. Срок подготовки КП — 1 рабочий день.

Фланцы

Фланцы на выбор

Квадратные 200–400 мм, круглые — под типоразмер. 4, 6, 8 или 12 отверстий. Совместимость с опорами ОТСф, ОСф, НФК и другими сериями.

Тип Форма Применение Особенность Сталь
Трубчатая ЗДФ Труба + фланец Парковые, дорожные, магистральные опоры Ось опоры = ось фундамента. Универсальный вариант Ст3сп / 09Г2С
Выносная ЗДФ Г-образная + фланец У бордюров, над кюветами, в стеснённых зонах Смещение оси опоры до 1,5 м без доп. фундамента Ст3сп / 09Г2С
ФМ усиленная Труба усил. + косынки Сложные грунты, высокая ветровая нагрузка Увеличенная стенка, рёбра жёсткости 09Г2С
Анкерная ФМ Плита + шпильки Тяжёлые мачты, силовые опоры Разборная. Без сварки на объекте Ст3сп / 09Г2С

Где особенно важны качественные ЗДФ / ФМ

Ненадёжная закладная — это накренившаяся опора, аварийный ремонт и разрытый фундамент. Вот где ошибка стоит дорого:

01

Городские улицы и проспекты

Высокие ветровые нагрузки. Жёсткие требования безопасности. Опора должна стоять идеально ровно.

02

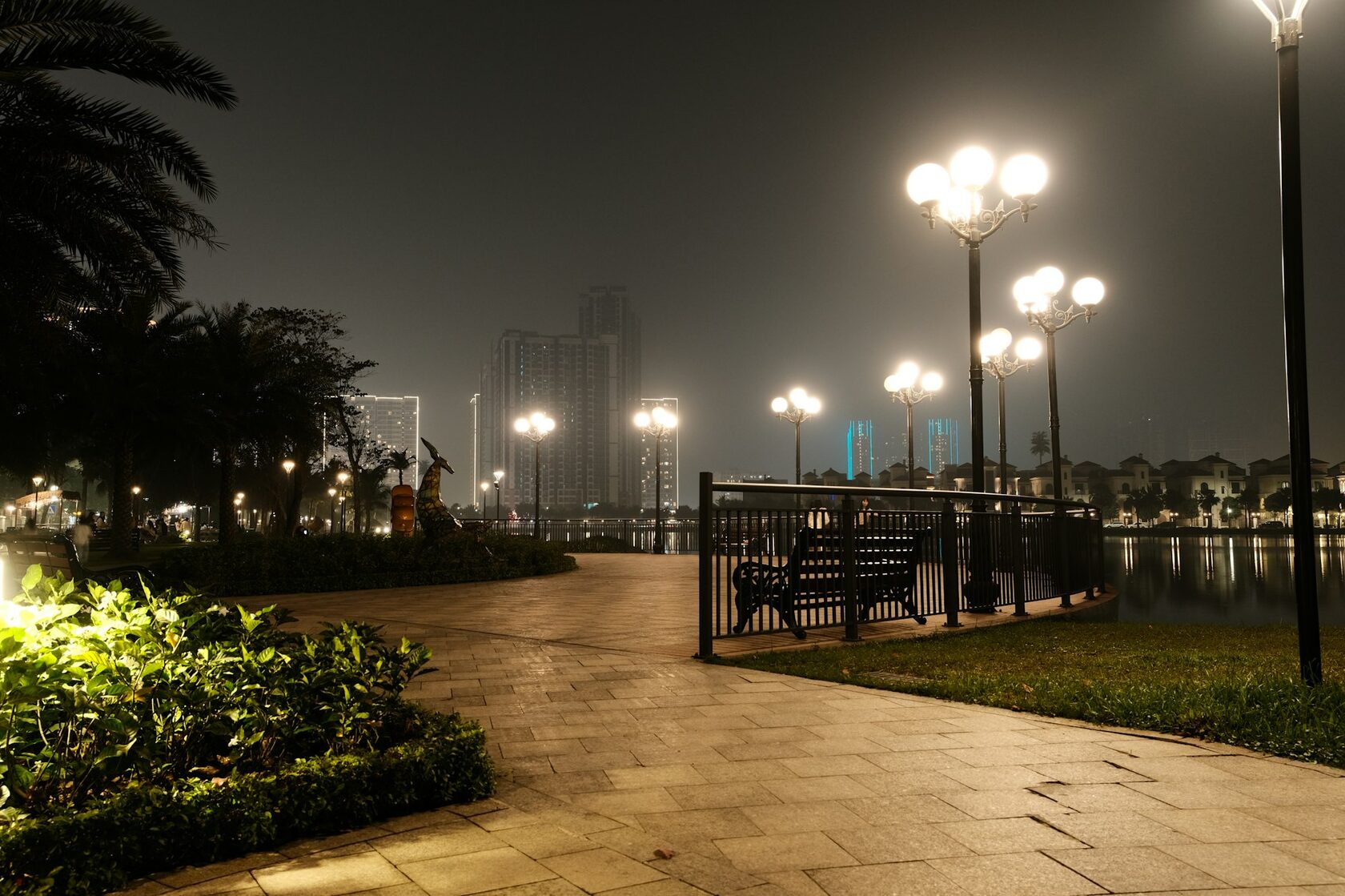

Парки, скверы, дворы

Важна эстетика. Перекошенная опора через год — не вариант. Точный фланец даёт ровную стойку.

03

Промышленные площадки

Опоры несут камеры, табло, громкоговорители. Повышенные нагрузки требуют усиленных ФМ.

04

Автомагистрали и развязки

Критична устойчивость. Замена опоры — без остановки движения. ЗДФ остаётся, меняется только ствол.

05

Временные и реконструируемые объекты

Перенос освещения без разрушения фундамента. Откручиваете болты и переставляете опору.

Как мы делаем работу максимально удобной

Полный цикл от инженерного расчёта до отгрузки с цеха. Без посредников, субподрядчиков и скрытых наценок.

Профессиональный подбор

Инженеры рассчитают нужную длину, диаметр, толщину металла и конфигурацию фланца под вашу опору и тип грунта. Бесплатно при заказе.

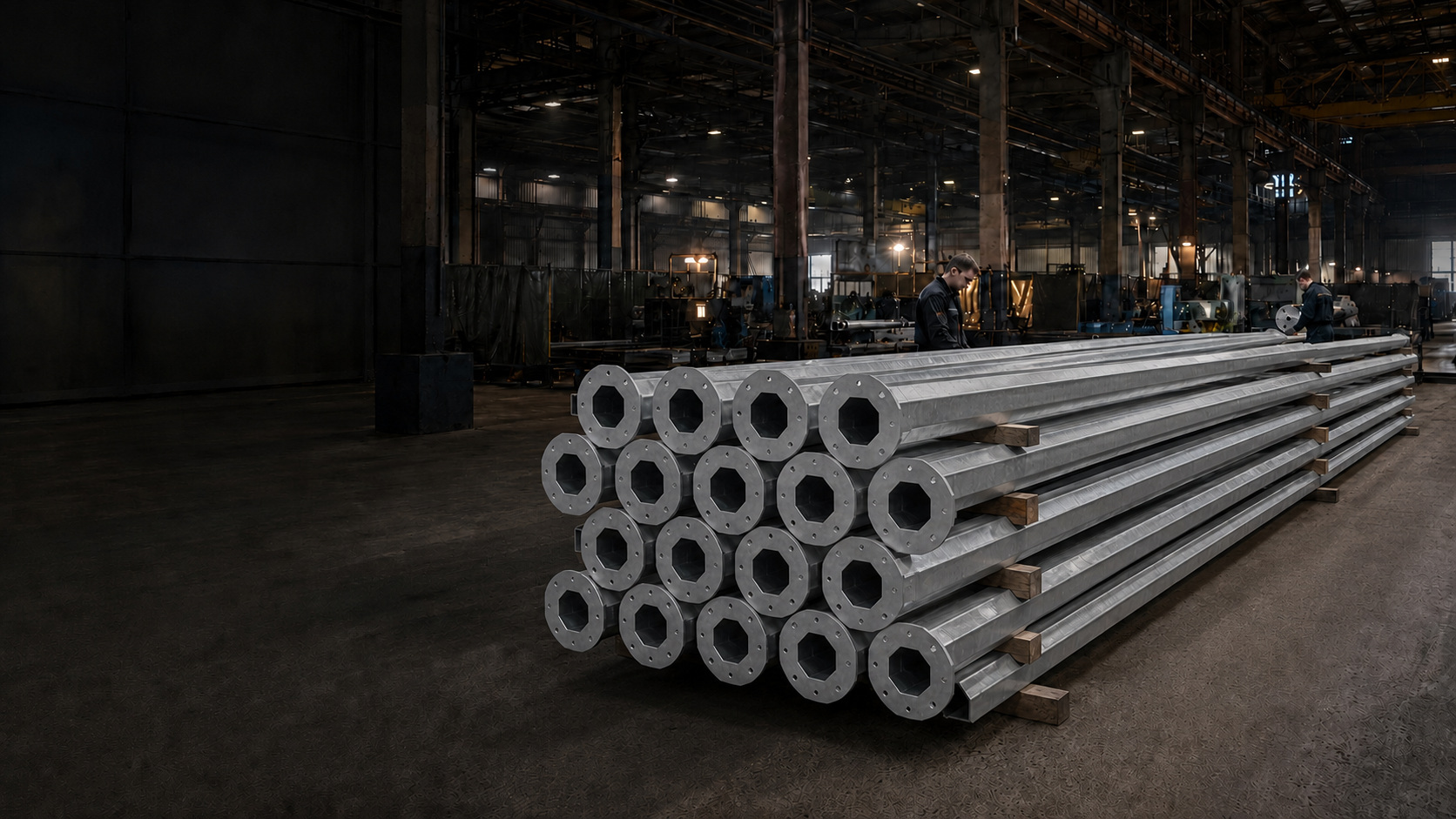

Собственное производство

Полный цикл: раскрой металла → сварка → контроль швов → антикоррозийное покрытие. От 5 рабочих дней на стандартную ЗДФ.

Контроль качества

Проверка геометрии, прочности сварных швов (УЗК по ГОСТ 10922) и антикоррозионной защиты. Сварщики с допусками НАКС на каждом изделии.

Полный комплект поставки

Закладная + паспорт качества + сертификат на металл + акт контроля швов + сертификат на покрытие. Всё для строительной приёмки.

Оперативная логистика

Доставка по всей России. По Москве и МО — 1 рабочий день. Сроки согласуем под ваш график. Срочные заказы обсуждаем отдельно.

Техническая поддержка

Консультации по монтажу, схемы установки, рекомендации по классу бетона и армированию. Сопровождаем проект на всех этапах.

Закажите расчёт проекта прямо сейчас

Не уверены, какая закладная деталь подойдёт для вашего объекта? Наши инженеры разберут проект, учтут ветровые и снеговые нагрузки, тип грунта и особенности монтажа — и дадут персональные рекомендации.

Вы получите бесплатно:

  • Подбор ЗДФ под ваши опоры и условия площадки
  • Схему установки с глубиной заделки и классом бетона
  • Спецификацию с фиксированной ценой и сроками
  • Коммерческое предложение за 1 рабочий день
Получить расчёт бесплатно Смотреть каталог

ГОСТ и нормативы на ЗДФ и ФМ

Производство, контроль и монтаж закладных деталей фундамента регламентированы федеральными нормативными документами. Мы работаем в полном соответствии с каждым из них.

ГОСТ 10922-2012 Арматурные и закладные изделия. Сварные, вязаные и механические соединения для железобетонных конструкций. Основной нормативный документ для ЗДФ.
ГОСТ 23118-2012 Стальные строительные конструкции. Общие технические условия. Распространяется на ЗДФ и ФМ как несущие металлоконструкции.
ГОСТ 14098-2014 Соединения сварные арматуры и закладных изделий. Типы, конструкции и размеры. Регламентирует сварные швы при производстве ЗДФ.
ГОСТ 9.307-89 Покрытия цинковые горячие. Общие требования и методы контроля. Применяется при антикоррозийной защите ЗДФ методом горячего цинкования.
СП 16.13330.2017 Стальные конструкции. Актуализированная редакция СНиП II-23-81*. Расчёт и конструирование стальных элементов, включая закладные детали.
СП 50-101-2004 Проектирование и устройство оснований и фундаментов. Устанавливает требования к глубине заложения ЗДФ в зависимости от промерзания грунта.

Закладные детали, которым доверяют строители

Производим ЗДФ и ФМ под ваш проект. Расчёт нагрузок, подбор стали, контроль сварки и защитное покрытие — в стандарте каждого заказа.

50+
лет срок службы в грунте
5 дней
от чертежа до отгрузки
0
рекламаций за 3 года
100%
ГОСТ + паспорт качества

Инженерный расчёт под объект

Расчёт на изгибающий момент, сдвиг и выдёргивание. Ветровой район I–VIII, глубина промерзания, нагрузка от светильника. Чертёж с обоснованием в подарок.

Рассчитаем бесплатно

Сертифицированная сталь

Ст3сп для стандартных условий, 09Г2С — для Севера и агрессивных сред. Сертификат на металл и паспорт качества на каждую партию.

Сертификат на партию

Сварка НАКС + УЗК-контроль

Сварщики с допусками НАКС. Ультразвуковой контроль по ГОСТ 10922. Каждый шов выдержит расчётную нагрузку без скрытых дефектов.

Контроль каждого шва

От цеха до объекта за 5 дней

Собственный цех. Стандартная ЗДФ — от 5 рабочих дней. По Москве и МО — доставка 1 день. Срочные заказы согласуем индивидуально.

Срочный заказ

Любые нагрузки и грунты

От парковых фонарей 4 м до мачт 15 м. Слабые, пучинистые, водонасыщенные грунты — решение есть под каждую геологию и ветровой район.

Подберём решение

Антикоррозийная защита на выбор

Горячее оцинкование ГОСТ 9.307, гальваника или эпоксидный грунт. Морской климат, химпроизводство, городская среда — подберём покрытие под ваши условия.

Выбрать покрытие

Вопросы о ЗДФ и ФМ

Отвечаем на вопросы, которые чаще всего задают проектировщики, строители и заказчики при выборе закладных деталей фундамента для опор освещения.

ЗДФ (закладная деталь фундамента) и ФМ (фундамент металлический) — одно и то же изделие с разными обозначениями из разных нормативных эпох. ФМ пришёл из советских альбомов типовых конструкций, ЗДФ — современное обозначение. При заказе важен не термин, а чертёж: диаметр, длина, тип фланца, марка стали.

Глубина заложения зависит от высоты и массы опоры, ветрового района (СП 20.13330) и характеристик грунта. Нижний торец ЗДФ должен быть ниже глубины промерзания не менее чем на 0,5 м. Для Москвы — около 1,5–1,7 м, для Сибири — 2,5–3,5 м. Рассчитаем бесплатно при заказе.

Да. Всё производство — мелкосерийное и штучное. Изготавливаем по любым чертежам: нестандартные фланцы, диаметры, углы вылета консоли для выносных ЗДФ. Пришлите чертёж или заполните бриф — КП готовим за 1 рабочий день.

При расчётной температуре ниже –40°C — сталь 09Г2С. Она сохраняет ударную прочность при экстремальных морозах. Ст3сп подходит до –40°C. В агрессивных средах (море, химпредприятие) рекомендуется 09Г2С вне зависимости от температуры.

1. Бурение скважины: диаметр на 50–100 мм больше ЗДФ, глубина = длина закладной + 50 мм на подсыпку.
2. Установка и выверка по уровню. Отклонение — не более 1 мм/м.
3. Бетонирование: не ниже B15, для магистральных опор — B20. Вибрирование каждого слоя.
4. Набор прочности 28 суток при +20°C или достижение 70% проектной прочности.

Паспорт изделия — типоразмер, сталь, покрытие, дата ОТК.
Сертификат на металлопрокат — химсостав и механические свойства.
Акт контроля сварных соединений — УЗК или визуальный контроль.
Сертификат на покрытие — толщина цинкового слоя по ГОСТ 9.307.
Чертёж КМД — по запросу заказчика.
