Smart Pole Technology · IoT Infrastructure · Smart City
Технологии
умных опор IoT и системы
управления
Умные опоры освещения Smart Pole могут объединять LED-светильники, контроллеры, датчики и дистанционное управление. Объясняем устройство систем, протоколы связи, варианты оснащения и требования к проектированию.
LED
энергоэффективный свет
IoT
управление оборудованием
СУО
дистанционный мониторинг
API
интеграции по проекту
IoT
По проекту
Что такое Smart Pole
Умная опора —
узел городской инфраструктуры

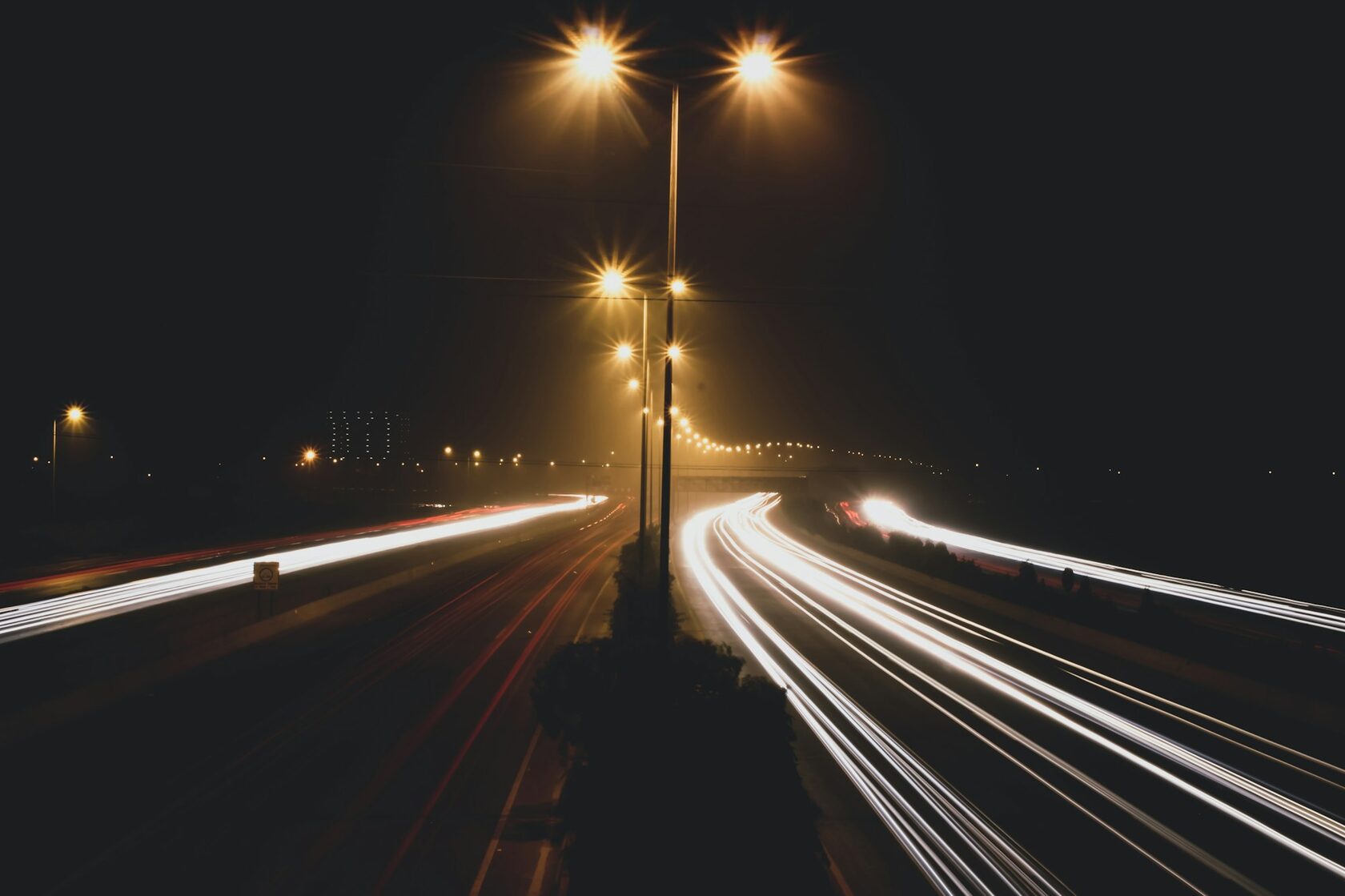

Умная опора освещения (Smart Pole) — конструкция, на которой размещают светильники и, при необходимости, IoT-контроллеры, датчики, средства связи и видеонаблюдения. От традиционного решения её отличают расширяемость и возможность дистанционного мониторинга; точный набор функций задаётся проектом.
Принцип Smart Pole — размещение нескольких городских сервисов на одной опорной конструкции. Такой подход может уменьшить число отдельных стоек и упростить эксплуатацию, но требует расчёта ветровых нагрузок, питания, каналов связи и доступа для обслуживания.
- Адаптивное диммирование при совместимых светильниках, драйверах и датчиках
- Передача команд и телеметрии с защитой по выбранной архитектуре сети
- Интеграция с ГИС, диспетчеризацией и городскими платформами при наличии API
- Локальные расписания при наличии соответствующей функции контроллера
- DALI-2 — управление светом; TALQ — интеграция СУО; выбор сети связи — по проекту
Состав системы
Из чего состоит умная опора
Состав оборудования Smart Pole определяется проектом: светильник и контроллер могут дополняться датчиками, средствами связи и другими модулями.
01
LED-светильник
Светильник выбирают по светотехническому расчёту: световой поток, КСС, цветовая температура, Ra, защита корпуса и ресурс подтверждаются паспортом. Диммирование возможно при совместимом драйвере DALI-2 или 0–10 В.
02
IoT-контроллер
Контроллер управляет сценариями и передаёт телеметрию в систему диспетчеризации. NB-IoT, LTE, LoRaWAN, Zigbee или Ethernet выбирают под объект; локальные расписания, обновления ПО и защита зависят от модели.
03
Датчики движения и света
Датчики освещённости и присутствия могут менять сценарий работы светильника. Угол и дальность действия, задержки и допустимый минимум освещённости определяют по паспорту датчика и требованиям безопасности объекта.
04
Экологические датчики
Опциональные модули контроля температуры, влажности, частиц PM2.5/PM10 и газов выбирают по задаче. Период измерений, точность и необходимость поверки или калибровки определяют для конкретных датчиков.
05
Видеонаблюдение и AI
Камеры и аналитика устанавливаются как отдельные системы по техническому заданию. Видеопоток требует подходящего канала передачи данных; хранение записей и обработка персональных данных согласуются отдельно.
06
Связь и зарядка
Дополнительно возможны точки Wi-Fi, оборудование оператора связи, информационные табло и зарядные устройства. Для зарядки электромобилей требуется отдельный электротехнический проект и достаточная доступная мощность.
Технические характеристики
Параметры и спецификации Smart Pole
Примеры технических параметров для предварительного выбора решений. Точные характеристики определяются комплектацией, расчётом нагрузок и техническим заданием.
Конструктив
Высота опорыПо проекту
МатериалПо расчёту конструкции
Защита светильникаIP / IK по паспорту
Температурный режимПо паспорту каждого узла
Ветровая нагрузкаПо ветровому району и расчёту
Защитное покрытиеПо условиям эксплуатации
Электрика и свет
Мощность светильникаПо светотехническому расчёту
Световой потокПо паспорту светильника
Световая отдачалм/Вт по паспорту
Цветопередача (Ra)По требованиям объекта
Коэффициент мощностиПо паспорту драйвера
THDПо паспорту драйвера
IoT и связь
ДиммированиеDALI-2 / 0–10 В, при поддержке
Передача телеметрииNB-IoT / LTE / LoRaWAN — опции
Локальная сетьZigbee / Wi-SUN — при выборе
Локальная памятьПри необходимости
Защита данныхПо модели угроз и архитектуре
Срок службыПо паспорту каждого узла
Дополнительные модули
ВидеокамераОпция по техническому заданию
Wi-FiОпция по техническому заданию
Датчики средыПри наличии отдельных модулей
ШумомерПо паспорту и метрологии
EV-зарядкаОтдельное проектное решение
Солнечная панельС расчётом энергобаланса
Это не паспорт одной серийной модели: значения задаются техническим заданием и подтверждаются документацией производителей компонентов. Несущую способность, ветровую нагрузку и фундамент подтверждают расчётом. IP и IK проверяют отдельно для светильника, шкафа и остальных узлов. Системы связи, управления и учёта согласовывают независимо.
Технологии Smart Pole: что за что отвечает
02 / Телеметрия
NB-IoT, LTE, LoRaWAN
Каналы для команд и данных контроллеров. LoRaWAN рассчитан на компактную телеметрию, а передача видео требует другого канала с достаточной пропускной способностью.
03 / Платформа
TALQ и API
Обмен между системой управления и сетью наружного освещения. Совместимость подтверждается для выбранной СУО и шлюзов, а не одной только опоры.
Принцип работы
Как работает система управления
умными опорами
IoT-платформа объединяет сбор данных, аналитику и управление светильниками. Задержка передачи команд зависит от сети, контроллера и системы диспетчеризации.
01
Сбор данных с датчиков
Сигналы установленных датчиков поступают в контроллер. Сбор и предварительная обработка выполняются по выбранному расписанию и возможностям оборудования.
02
Передача по защищённому каналу
Телеметрия передаётся через выбранную сеть: NB-IoT, LTE, LoRaWAN или локальную Mesh-сеть с шлюзом. Протокол передачи данных и меры защиты определяются архитектурой; LoRaWAN не применяют для видеопотока.
03
Обработка в облачной платформе
Программная платформа хранит события и измерения, управляет расписаниями и при наличии необходимых модулей строит отчёты и карты объектов.
04
Команды управления опорами
Диспетчер или автоматика отправляют команды: изменить яркость, создать сценарий, запустить OTA-обновление. Время реакции зависит от канала связи и выбранной платформы.
05
Аварийные уведомления и диагностика
При сбое система генерирует алёрт. Самодиагностика помогает заранее выявлять отклонения и планировать обслуживание.
06
Интеграция с умным городом
Интеграция с ГИС и диспетчеризацией выполняется через поддерживаемые API; коммерческий учёт электроэнергии требует совместимых приборов учёта и отдельного обмена данными.
Преимущества
Преимущества умных опор
для города и бизнеса
Многофункциональные опоры позволяют объединять инженерные сервисы и дистанционно управлять освещением. Экономический эффект подтверждают расчётом для конкретного объекта.
Энергоэффективность и экономия
Адаптивное управление светом и расписания помогают снизить электропотребление. Экономию определяют сравнительным расчётом для конкретного объекта.
IoT
управление яркостью
Экология и устойчивое развитие
Более точное управление освещением может снижать энергопотребление и связанные с ним выбросы. Солнечные панели и датчики воздуха устанавливаются при наличии соответствующей комплектации.
ЭКО
контроль энергопотребления
Безопасность и видеоаналитика
В зависимости от задачи на опорах могут размещаться камеры, средства видеоаналитики, кнопки вызова помощи и громкоговорители. Применение и обработка данных должны соответствовать действующим требованиям.
AI
опциональная видеоаналитика
Телекоммуникации и 5G
Опора может служить площадкой для размещения совместимого телекоммуникационного оборудования, точек Wi-Fi и малых базовых станций — при наличии разрешений, питания и подходящей конструкции.
4G/5G
при подходящей комплектации
Данные для умного города
Интеграция с ГИС, АСКУЭ и городскими сервисами возможна через согласованные интерфейсы. Доступность данных и функций определяется выбранной платформой.
API
интеграции по проекту
Предиктивное техобслуживание
Мониторинг электрических параметров и событий оборудования позволяет выявлять отклонения и планировать обслуживание. Возможности аналитики и мобильного приложения зависят от используемой системы.
ТО
мониторинг и диагностика
Программная платформа
Система управления
освещением (СУО)
Функции системы управления зависят от выбранного ПО: карта объектов, расписания, уведомления и история событий помогают обслуживать сеть освещения.
- GIS-карта объектов в реальном времениГеографическое положение и доступные параметры опор отображаются на карте при наличии телеметрии и интеграции.
- Аналитические дашборды и АСКУЭОтчёты по событиям и энергопотреблению доступны при поддержке счётчиков и ПО; АСКУЭ подключается через отдельные совместимые интерфейсы.
- Сценарии и расписания освещенияСценарии по расписанию и сигналам датчиков; доступный масштаб группового управления определяется архитектурой сети и контроллеров.
- Алерты и инцидент-менеджментУведомления о неисправностях можно направлять в почту, сервис-деск или другие каналы, предусмотренные платформой.
Применение
Где применяются умные опоры
Умные опоры применяют на улицах, в парках, на территориях предприятий и транспортных объектов. Состав оборудования и разрешения определяются условиями площадки.
01
Городские улицы
Дистанционное управление освещением улиц. При отдельных согласованиях и оборудовании — мониторинг транспортных потоков и событий; управление светофорами не является функцией самой опоры.
02
Жилые кварталы
Расписания освещения жилых территорий; по проекту — точки Wi-Fi, кнопка вызова помощи и видеонаблюдение.
03
Парки и пешеходные зоны
Регулирование освещения пешеходных зон; при соответствующих датчиках — мониторинг среды и загруженности территории.
04
Промышленные зоны
Освещение промышленных площадок и подъездов. Проект предусматривает расчёт высоты, ветровой нагрузки, осветительных приборов и возможных систем охраны.
05
Парковки и транспортные хабы
Освещение парковок; по отдельному проекту — подсчёт свободных мест, информационные табло или зарядная инфраструктура.
06
Аэропорты и вокзалы
Освещение транспортных площадок с возможностью интеграции навигации и оповещения; требования к резервированию определяет проект.
Вопросы и ответы
Часто задаваемые вопросы
об умных опорах
Проектирование и подбор
Как выбрать умные опоры освещения для проекта
Для улиц, парков и промышленных территорий состав Smart Pole подбирают по параметрам освещения, конструкции, доступным сетям связи и задачам эксплуатации.
Освещение и конструкция
Определяют высоту опоры, схему установки светильников, требуемую освещённость, нагрузку от оборудования и способ монтажа. Конструкция и фундамент выбираются по проектным нагрузкам.
Связь и протоколы
Раздельно проверяют интерфейс светильника (например, DALI-2), сеть передачи данных (например, NB-IoT или LoRaWAN) и интерфейс программной платформы (например, TALQ).
Дополнительные модули
Камеры, датчики движения, освещённости, качества воздуха, Wi-Fi и другое оборудование включают в спецификацию только при необходимости, учитывая питание, обслуживание и требования к данным.
Расчёт и внедрение
Для технико-коммерческого предложения нужны план территории, количество точек, требования к автоматизации и условия подключения. Пилот помогает проверить сценарии до масштабирования.
Обычный LED-светильник также может поддерживать диммирование. Под Smart Pole обычно понимают опору с дополнительными контроллерами и интерфейсами для удалённого управления или размещения других цифровых сервисов. Наличие Wi-Fi, камер и экологических датчиков — опции, а не обязательные функции.
Экономия зависит от исходного освещения, мощности светильников, графиков диммирования, режима эксплуатации и стоимости электроэнергии. Окупаемость оценивают индивидуально по результатам светотехнического и экономического расчёта.
При наличии локального расписания светильники могут продолжать работу без связи с сервером. Буферизация телеметрии и автоматическое восстановление связи зависят от контроллера и его прошивки; эти функции нужно проверить в спецификации.
Меры безопасности выбирают по архитектуре системы и модели угроз: аутентификация устройств, защищённые каналы связи, разграничение прав доступа, журнал событий, обновление ПО. Поддержка TLS, PKI и других механизмов должна подтверждаться документацией конкретных компонентов.
Возможна при наличии совместимых интерфейсов. TALQ применяется для обмена между системой управления и шлюзами наружного освещения; DLMS/COSEM — для данных интеллектуальных приборов учёта. ANSI C136.41 относится к разъёму и интерфейсу управления светильником, а не к интеграции с АСКУЭ. Подключение к ГИС или SCADA оценивается отдельно.
Срок монтажа зависит от высоты опоры, фундамента, электропитания, оборудования и объёма работ. Применение существующего основания возможно только после инженерной проверки. Сроки пилота согласуются по проекту.
