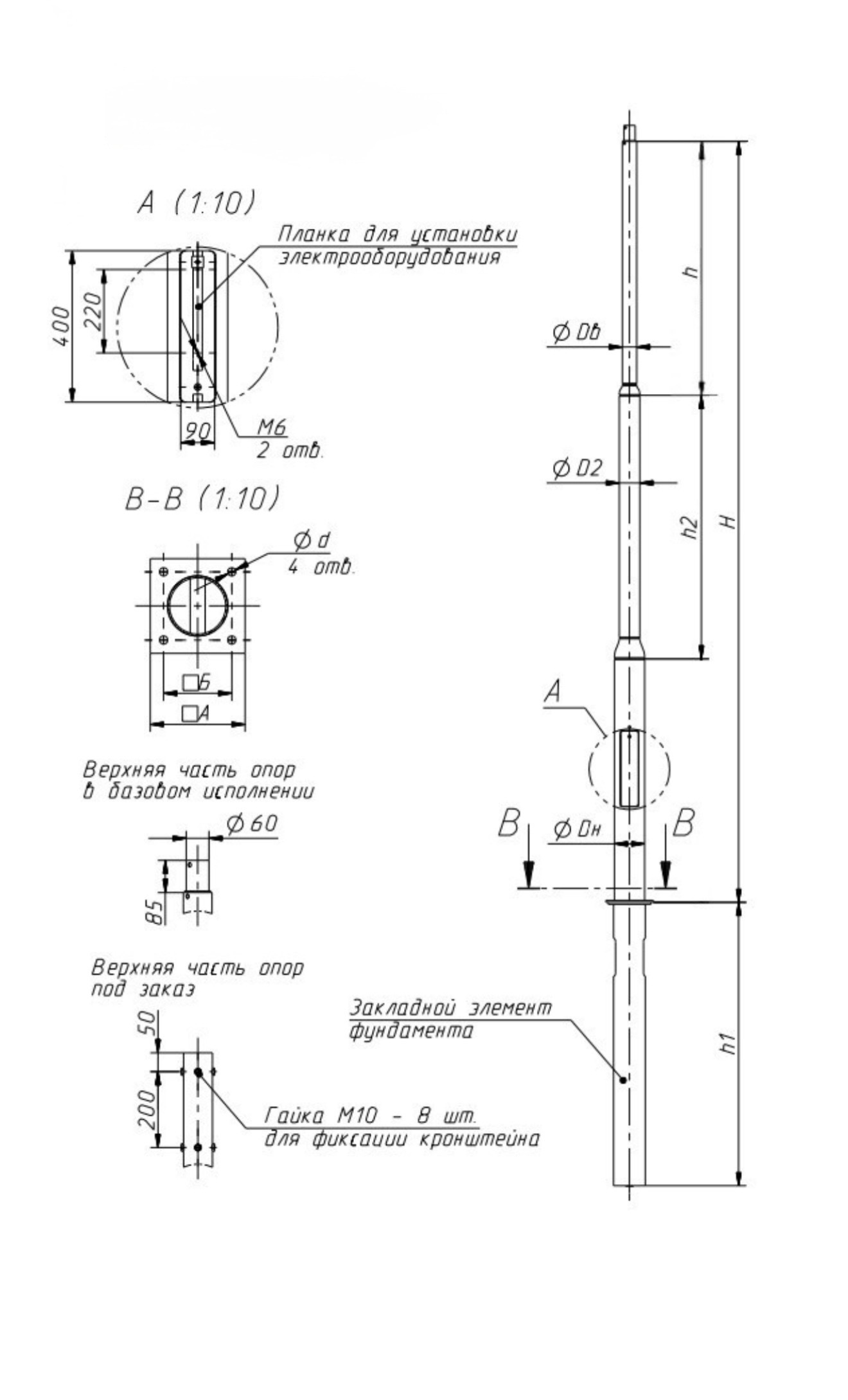

Pro Opora ОТф(НФ)-5.0
Несиловая фланцевая · D 159/133
Диаметр159/133 мм
Высота H5.0 м
Глубина0.92 м
Масса92 кг
+7 499 394-15-13 +7 916 098-64-84
pro-opora@mail.ru
г. Балашиха, мкр. Кучино, Южная, 9
Пн–Пт 9:00–18:00 В работе
01
Трубчатые опоры
02
Граненые опоры
03
Круглоконические опоры
04
Опоры ОТф / НФ — трубчатые
несиловые фланцевые
Опоры ОТф НФ — стальные трубчатые конструкции для монтажа светильников, дорожных знаков и камер видеонаблюдения. Диаметр 159/133 мм, высота 5–12 м. Горячее цинкование, сталь 09Г2С. Производство и доставка по России.
D 159/133 мм Высота 5–12 м ГОСТ 32947-2014 Горячий цинк ГОСТ 9.307 Сталь 09Г2С · −60°C Фланец 8×М24
Pro Opora Pro Opora ОТф(НФ)-6.0
Несиловая фланцевая · D 159/133
Диаметр159/133 мм
Высота H6.0 м
Глубина1.08 м
Масса108 кг

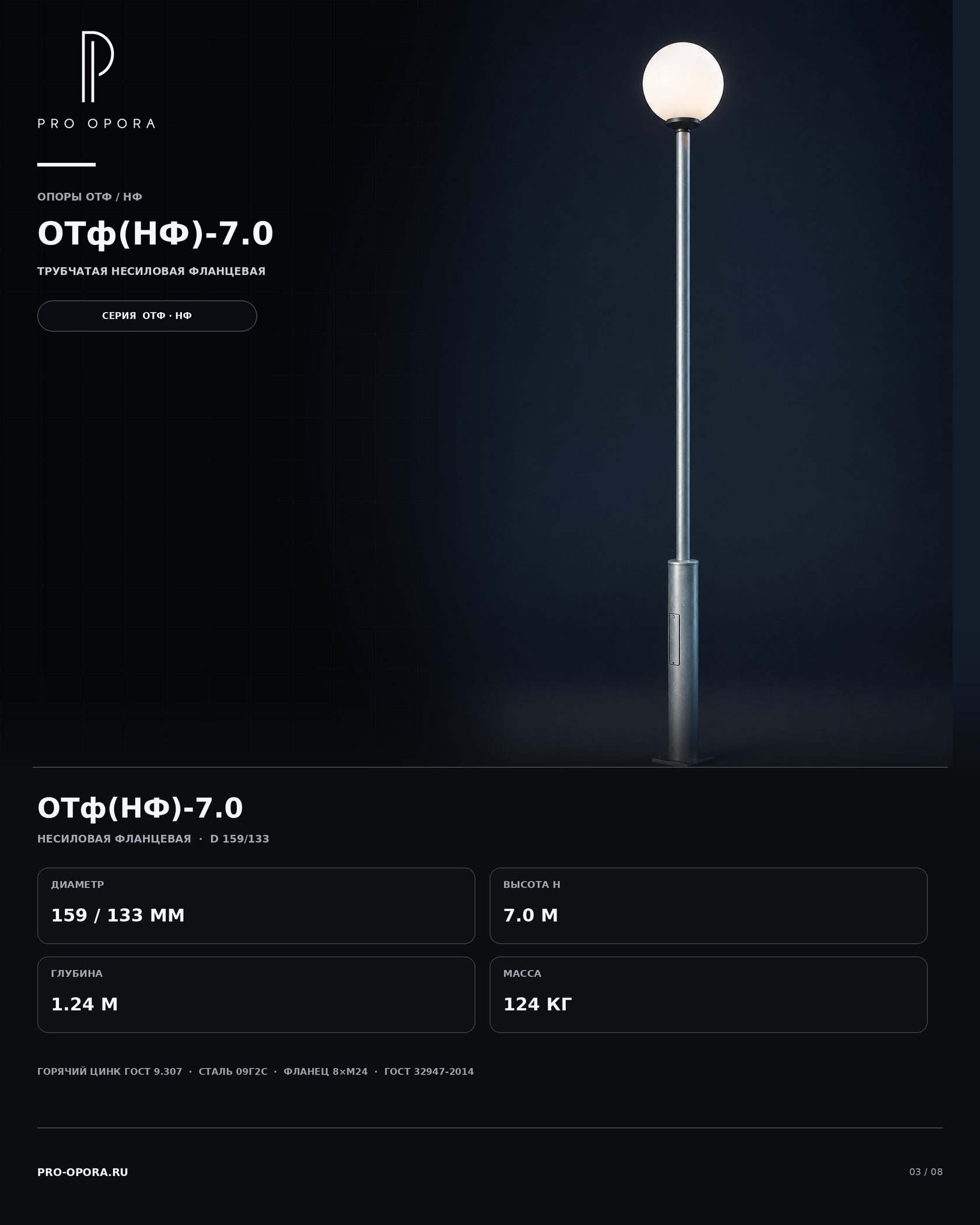

Pro Opora ОТф(НФ)-7.0
Несиловая фланцевая · D 159/133
Диаметр159/133 мм
Высота H7.0 м
Глубина1.24 м
Масса124 кг
Pro Opora ОТф(НФ)-8.0
Несиловая фланцевая · D 159/133
Диаметр159/133 мм
Высота H8.0 м
Глубина1.40 м
Масса140 кг
Pro Opora ОТф(НФ)-9.0
Несиловая фланцевая · D 159/133
Диаметр159/133 мм
Высота H9.0 м
Глубина1.53 м
Масса153 кг
Pro Opora ОТф(НФ)-10.0
Несиловая фланцевая · D 159/133
Диаметр159/133 мм
Высота H10.0 м
Глубина1.70 м
Масса170 кг
Pro Opora ОТф(НФ)-11.0
Несиловая фланцевая · D 159/133
Диаметр159/133 мм
Высота H11.0 м
Глубина1.87 м
Масса187 кг
Pro Opora ОТф(НФ)-12.0
Несиловая фланцевая · D 159/133
Диаметр159/133 мм
Высота H12.0 м
Глубина2.03 м
Масса203 кг
Запросить цену на опоры ОТф НФ
Заполните форму — менеджер ответит в течение 1 рабочего дня с расчётом стоимости и сроками производства.
Трубчатые несиловые фланцевые опоры ОТф НФ
Опоры ОТф НФ — цельносварные стальные конструкции из трубы D 159/133 мм для монтажа уличного освещения, дорожных знаков и систем видеонаблюдения. Производство по ГОСТ 32947-2014, горячий цинк по ГОСТ 9.307 (65–200 мкм). Срок службы более 25 лет.
Где применяют опоры ОТф НФ
- Уличное освещение дорог, парков, дворов
- Дорожные знаки и информационные щиты
- Камеры видеонаблюдения на трассах
- Системы оповещения и громкоговорители
- Рекламные конструкции и указатели
- Промышленные объекты и склады
Технические характеристики
- Диаметр: 159 / 133 мм (внешн./внутр.)
- Высота надземной части: 5.0–12.0 м
- Глубина подземной части: 0.92–2.03 м
- Масса: 92–203 кг
- Фланец: 8 болтов М24, класс 10.9
- Ветровая нагрузка до 45 м/с
- Рабочая температура: −60°C … +50°C
Нормативная база
- ГОСТ 32947-2014 — опоры стационарного освещения
- ГОСТ 23118-2019 — стальные конструкции
- ГОСТ 9.307-2021 — горячее цинкование
- СП 16.13330.2017 — стальные конструкции
- СП 20.13330.2016 — нагрузки и воздействия
Почему Pro Opora
- Собственное производство, без посредников
- Паспорт изделия + протокол цинкования
- Нестандартные размеры по ТЗ заказчика
- Покраска RAL поверх горячего цинка
- Комплектация АЗД и кронштейнами
- Производство от 5 рабочих дней
Купить опоры ОТф НФ с доставкой по России. Производство трубчатых несиловых фланцевых опор ОТф по ГОСТ 32947. Цена опор ОТф НФ 5м 6м 7м 8м 10м 12м. Завод изготовитель Pro Opora.
Часто задаваемые вопросы об опорах ОТф НФ
Опоры ОТф НФ — трубчатые несиловые фланцевые опоры для светильников, знаков и камер. Не рассчитаны на подвеску воздушных проводов. Питание кабеля проходит внутри ствола через подземный ввод. Крепление — через фланец на 8 болтах М24 к анкерной закладной детали.
Серия ОТф НФ: высота 5, 6, 7, 8, 9, 10, 11 и 12 метров. Диаметр трубы 159/133 мм. По запросу — нестандартные высоты и диаметры с полным расчётом.
Цена зависит от высоты, количества и комплектации. Заполните форму выше — менеджер ответит в течение 1 рабочего дня. Производство от 5 дней, доставка по России, без предоплаты.
Опоры ОТф НФ крепятся к анкерно-закладной детали (АЗД), заливаемой в монолитный фундамент. Размеры рассчитываются по ГОСТ. Pro Opora поставляет АЗД в комплекте.
