Производство и поставка · Серия СФК
Силовые фланцевые опоры серии СФК — несущие конструкции для наружного освещения автодорог, магистралей и промышленных объектов. Выдерживают подвеску СИП, камер видеонаблюдения, рекламных конструкций. Горячее цинкование по ГОСТ, расчёт по СП 20.13330.2016, полный комплект документации.
Плавное сужение снижает ветровую парусность и повышает устойчивость при боковых нагрузках
Монтаж на ЗДФ — быстрая установка и замена без разрушения фундамента
Защита по ГОСТ 9.307-89, слой ≥85 мкм. Срок службы до 50 лет
Выдерживает тяжение проводов и горизонтальные нагрузки до 700 кг
Доступ к кабелю через люк. Подземный и воздушный ввод. Заземление М10
Где применяются
Силовые фланцевые опоры рассчитаны на объекты с повышенными требованиями к несущей способности и долговечности
Магистрали, скоростные шоссе и федеральные трассы с подвеской СИП и большим шагом опор.
Заводы, порты, нефтеперерабатывающие и металлургические комплексы с экстремальными условиями.
Многоуровневые узлы и крупные перекрёстки с суммарными нагрузками от ветра и проводов.
Территории с постоянной вибрацией и повышенными требованиями к надёжности крепления.
Комбинированные опоры: освещение + видеонаблюдение + громкоговорители в одной конструкции.
Крепление тяжёлых панелей, информационных экранов и дорожных знаков. Нагрузка до 700 кг.
Типовые модели серии СФК

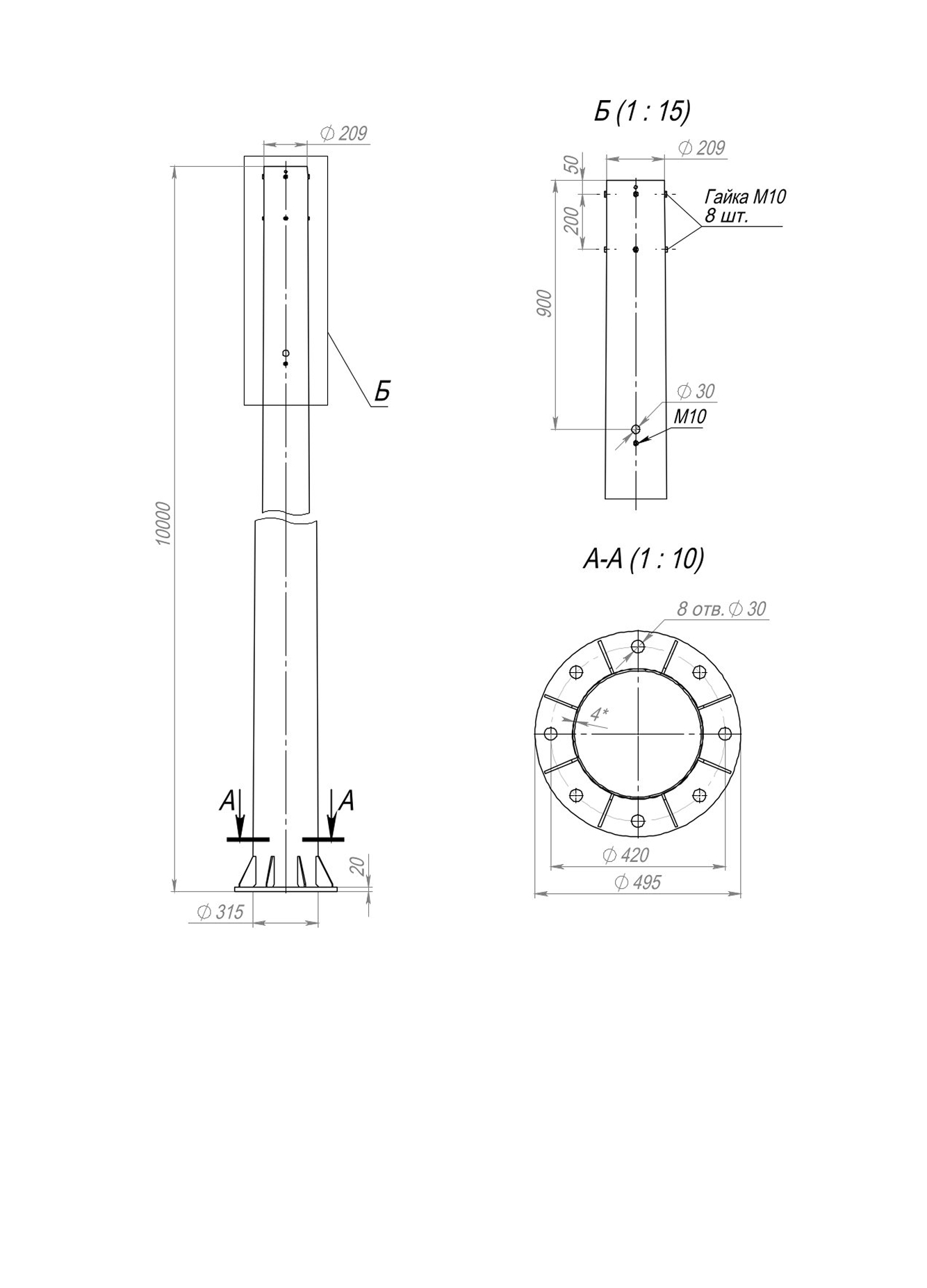

Стандарт Круглоконическая силовая фланцевая · 9 м
Базовая модель для уличного освещения магистралей, подвески СИП, размещения камер и дорожных указателей. Фланцевое соединение с ЗДФ — монтаж без спецтехники. Ревизионный люк для прокладки кабеля.
Популярная Круглоконическая силовая фланцевая · 10 м
Десятиметровая опора для освещения автодорог и промышленных зон. Увеличенный нижний диаметр 274 мм — повышенная жёсткость ствола. Совместима с одно-, двух- и трёхрожковыми кронштейнами.
Усиленная Круглоконическая силовая фланцевая · 9 м · Усиленная
Усиленная модель для объектов с высокими ветровыми нагрузками — расчёт до VII ветрового района по СП 20.13330.2016. Толщина стенки 5–6 мм. Применяется с тяжёлыми рекламными панелями и метеооборудованием.
Инд. исполнение Круглоконическая силовая фланцевая · 10 м · Инд. исполнение
Флагманская модель для крупных развязок и объектов с особыми нагрузками. Диаметр 305 мм, стенка 6 мм. Фланец по чертежу заказчика. Полный пакет документации для госзаказа.
Руководство
Правильный выбор опоры зависит от четырёх ключевых параметров проекта
По карте СП 20.13330.2016. Для районов I–V — модели СФК‑400. Для районов VI–VII — серия СФК‑700 с толщиной стенки 5–6 мм.
Суммируйте массу светильников, кронштейнов, рекламных конструкций и камер плюс расчётную ветровую нагрузку. До 400 кг или до 700 кг.
9 м — для парковок и промзон. 10 м — для магистральных дорог. Нестандартные высоты до 16 м — по запросу.
Если ЗДФ уже установлены — уточните межцентровое расстояние. При проектировании с нуля фундамент закладывается под фланец выбранной опоры.
| Модель | Высота, м | Dн / Dв, мм | Толщина, мм | Нагрузка, кг | Масса, кг | Ветр. район | Фланец |
|---|---|---|---|---|---|---|---|
| СФК‑400‑9,0‑01‑ц | 9,0 | 257 / 100 | 4 | 400 | ≈ 181 | I–V | Квадратный, 4 отв. |
| СФК‑400‑10,0‑02‑ц | 10,0 | 274 / 100 | 4 | 400 | ≈ 206 | I–V | Усиленный, тип. ЗДФ |
| СФК‑700‑9,0‑01‑ц | 9,0 | 287 / 130 | 5–6 | 700 | ≈ 260 | I–VII | Усиленный, увел. габариты |
| СФК‑700‑10,0‑02‑ц | 10,0 | 305 / 130 | 6 | 700 | ≈ 307 | I–VII | По чертежу заказчика |
Вопросы и ответы
Несиловые опоры рассчитаны только на вес светильника и кронштейна. Силовые опоры СФК проектируются с учётом тяжения проводов СИП, горизонтальных нагрузок, веса рекламных конструкций и камер. Разница — в толщине стенки (4–6 мм против 2–3 мм), диаметрах сечений и конструкции фланца.
Опора устанавливается на забетонированную закладную деталь фундамента (ЗДФ) через болтовое соединение. Преимущества: разделение фундаментных и монтажных работ; замена повреждённой опоры без демонтажа фундамента; монтаж бригадой из 2 человек без тяжёлой техники.
Расчётный срок службы ствола — не менее 50 лет. Горячее цинкование по ГОСТ 9.307-89 (слой ≥85 мкм) обеспечивает защиту на тот же срок. В агрессивных средах рекомендуется порошковая окраска по RAL поверх цинка — увеличивает защиту до 70 лет.
Да. Серия СФК поддерживает индивидуальное исполнение: высота от 9 до 16 м, любой диаметр сечения, толщина стенки и геометрия фланца под существующие ЗДФ. Предоставьте чертёж закладной или опишите требования — выполним расчёт по СП и изготовим с полным пакетом документации от 15 рабочих дней.
Специальное предложение
Оставьте заявку, и мы подберём тип и высоту опор под ваш объект, составим схему расстановки и пришлём коммерческое предложение в течение одного рабочего дня.
Круглоконические силовые фланцевые опоры серии СФК — стальные несущие конструкции для систем наружного освещения, рассчитанные на повышенные ветровые, тяговые и механические нагрузки. В отличие от несиловых аналогов, конструкции СФК допускают подвеску СИП, навеску рекламных конструкций, камер видеонаблюдения и дорожных знаков — одна опора решает сразу несколько задач инфраструктуры.
Отличительные конструктивные признаки серии:
Стволы опор изготавливаются из листового проката сталей Ст3сп (ГОСТ 380-2005) и 09Г2С (ГОСТ 19281-2014). Ст3сп применяется для климата до −40 °C, 09Г2С — для Сибири, Якутии и Урала при морозах до −60 °C. Технология: раскрой листового проката → листовая вальцовка в конический профиль → автоматическая сварка продольного шва → механическая обработка фланца → контроль сварных соединений → горячее цинкование по ГОСТ 9.307-89, слой ≥85 мкм, срок защиты до 50 лет.
На каждую модель выполняется расчётная записка, подтверждающая несущую способность ствола, фланца и болтового соединения. На индивидуальные исполнения — отдельный расчёт по конкретному ветровому району и проектным нагрузкам.
Установка делится на два независимых этапа: фундаментные работы — бурение, установка ЗДФ, бетонирование; и монтаж ствола — установка на анкерные болты, затяжка гаек, подключение кабеля через ревизионный люк. Для монтажа достаточно крана-манипулятора 1–2 т. При замене повреждённой опоры ствол меняется силами двух монтажников за 2–4 часа без демонтажа фундамента.
