Высокомачтовые опоры ВМОН (МГФ-С)

01 / 07

16 метров

Высокомачтовая опора · МГФ-СР

МГФ-16-СР

МГФ-16-СР(Х)-Y-Z-ц · стационарная корона · 16 м

Начальная модель серии. Мачта МГФ-16-СР высотой 16 м со стационарной короной обеспечивает освещение крупных открытых площадей. Диаметр ствола в верхней части — 190 мм, в нижней — 393 мм. Масса ствола 750 кг, общий вес металлоконструкции 1 360 кг. Рассчитана на максимальный вес устанавливаемого оборудования до 560 кг. Допускается установка молниеприёмника, светоотражающих панелей, лестниц и площадок отдыха.

Высота ствола 16 м

Кол-во ОП до 12 шт.

Масса ствола 750 кг

Общий вес МК 1 360 кг

MAX вес обор. 560 кг

Ветр. районы II–IV

Варианты исполнения Корона для прожекторов, молниеприёмник, светоотражающие панели, лестницы, площадки отдыха

Применение Автомагистрали, АЗС, парковки, складские территории, транспортные развязки

Запросить цену

02 / 07

20 метров

Высокомачтовая опора · МГФ-СР

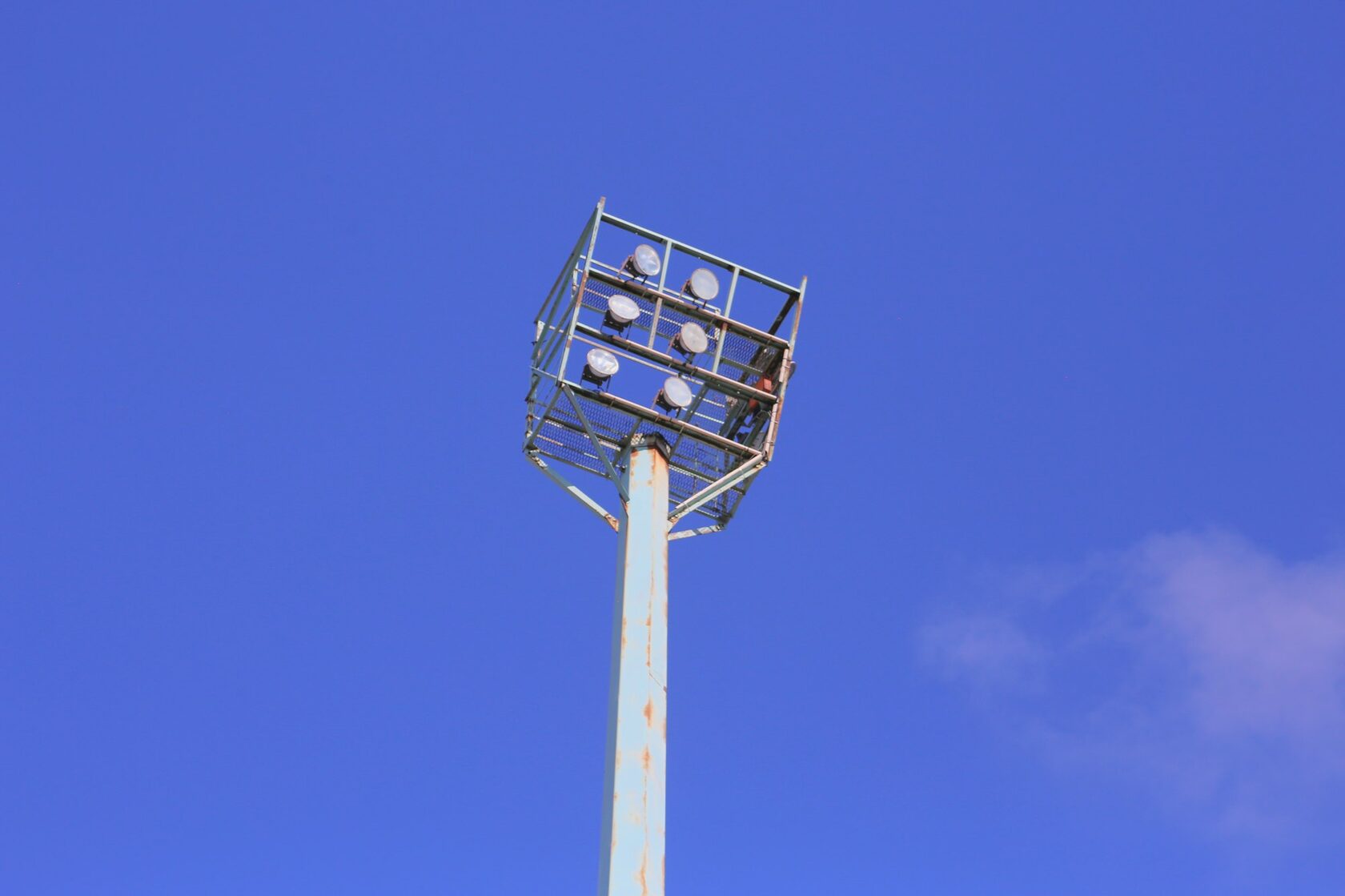

МГФ-20-СР

МГФ-20-СР(Х)-Y-Z-ц · стационарная корона · 20 м

Мачта МГФ-20-СР высотой 20 м. Диаметры ствола: Дв 199 мм / Дн 436 мм. Масса ствола 893 кг, общий вес конструкции 1 623 кг. Допускает установку до 20 осветительных приборов и оборудования весом до 875 кг. Используется для крупных открытых территорий с повышенными требованиями к равномерности освещения.

Высота 20 м

Кол-во ОП до 20 шт.

Масса ствола 893 кг

MAX вес обор. 875 кг

Применение Спортивные объекты, ж/д станции, логистические центры, крупные парковки

Запросить цену

03 / 07

25 метров

Высокомачтовая опора · МГФ-СР

МГФ-25-СР

МГФ-25-СР(Х)-Y-Z-ц · стационарная корона · 25 м

Мачта МГФ-25-СР высотой 25 м — одна из наиболее востребованных в серии. Дв 350 мм / Дн 550 мм. Масса ствола 1 929 кг, ориентировочный общий вес 2 847 кг. До 25 осветительных приборов, нагрузка на корону до 1 050 кг. Ветровые районы II–IV. Применяется при проектировании освещения промышленных и добывающих предприятий, морских портов.

Высота 25 м

Кол-во ОП до 25 шт.

Масса ствола 1 929 кг

MAX вес обор. 1 050 кг

Применение Промышленные предприятия, морские порты, нефтебазы, автомагистрали, стадионы

Запросить цену

04 / 07

30 метров

Высокомачтовая опора · МГФ-СР

МГФ-30-СР

МГФ-30-СР(Х)-Y-Z-ц · стационарная корона · 30 м

Мачта МГФ-30-СР высотой 30 м. Дв 400 мм / Дн 760 мм. Масса ствола 2 673 кг, общий вес 3 634 кг. Корона выдерживает оборудование весом до 1 750 кг, до 25 осветительных приборов. Усиленная секционная конструкция для объектов с повышенными требованиями к надёжности: воздушные порты, крупные транспортные развязки, добывающие предприятия.

Высота 30 м

Кол-во ОП до 25 шт.

Масса ствола 2 673 кг

MAX вес обор. 1 750 кг

Применение Воздушные порты, транспортные развязки, карьеры, крупные спорткомплексы

Запросить цену

05 / 07

35 метров

Высокомачтовая опора · МГФ-СР

МГФ-35-СР

МГФ-35-СР(Х)-Y-Z-ц · стационарная корона · 35 м

Мачта МГФ-35-СР высотой 35 м. Дв 500 мм / Дн 920 мм. Масса ствола 4 117 кг, общий вес металлоконструкции 5 178 кг. До 35 осветительных приборов, нагрузка на прожекторную корону до 1 750 кг. Соответствует ветровым районам II–IV по СП 20.13330.2011. Применяется для стадионов, крупных спортивных арен и морских терминалов.

Высота 35 м

Кол-во ОП до 35 шт.

Масса ствола 4 117 кг

MAX вес обор. 1 750 кг

Применение Стадионы, морские порты, контейнерные терминалы, промышленные комплексы

Запросить цену

06 / 07

40 метров

Высокомачтовая опора · МГФ-СР

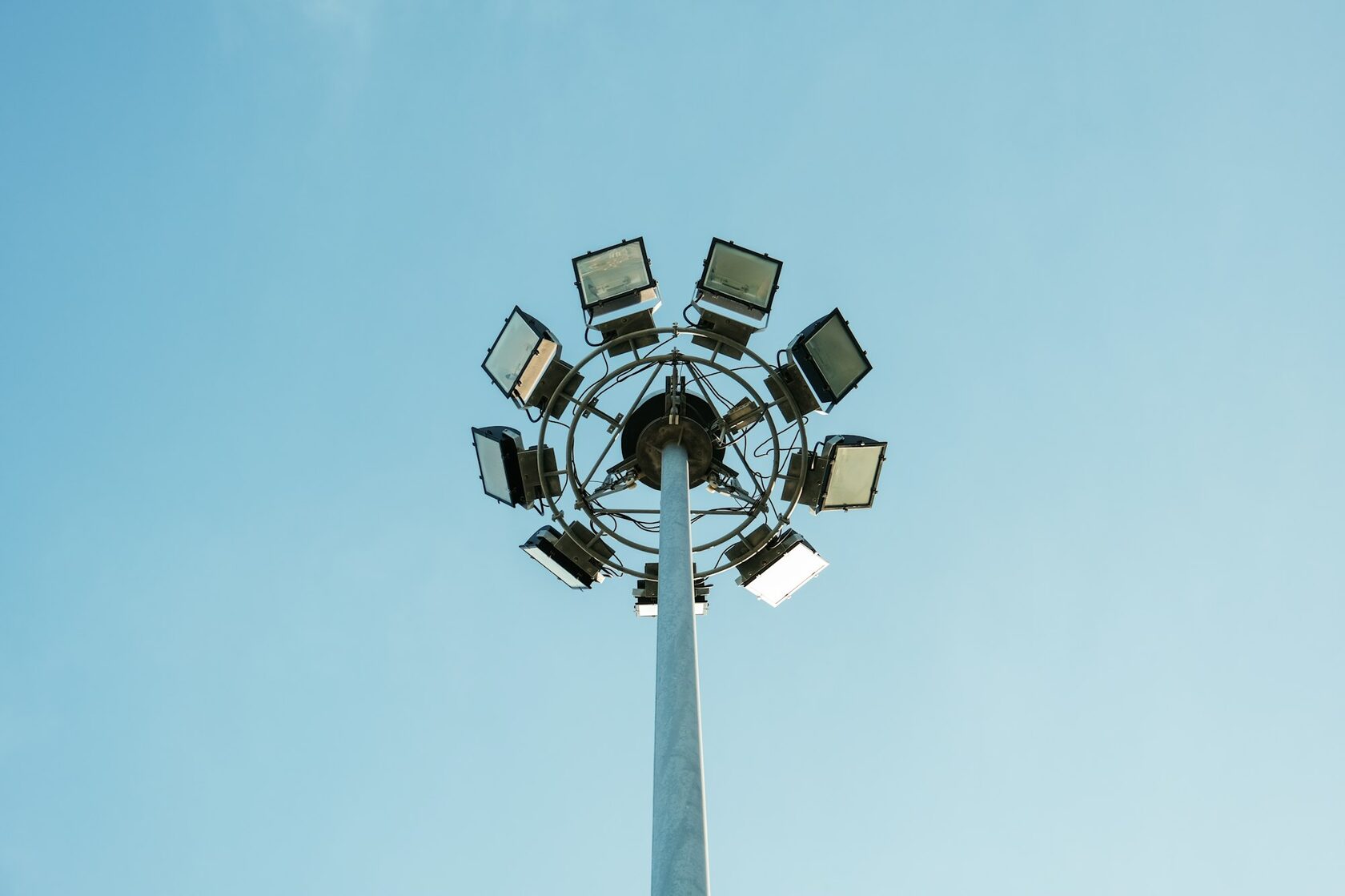

МГФ-40-СР

МГФ-40-СР(Х)-Y-Z-ц · стационарная корона · 40 м

Мачта МГФ-40-СР высотой 40 м. Дв 495 мм / Дн 945 мм. Масса ствола 4 399 кг, общий вес металлоконструкции 5 591 кг. До 35 прожекторов, максимальная нагрузка на корону 2 100 кг. Рассчитана на ветровые районы II–IV. Предназначена для крупных добывающих предприятий, воздушных портов и объектов с повышенными нагрузками.

Высота 40 м

Кол-во ОП до 35 шт.

Масса ствола 4 399 кг

MAX вес обор. 2 100 кг

Применение Воздушные порты, добывающие предприятия, открытые склады, автомагистрали

Запросить цену

07 / 07

50 метров

Высокомачтовая опора · МГФ-СР

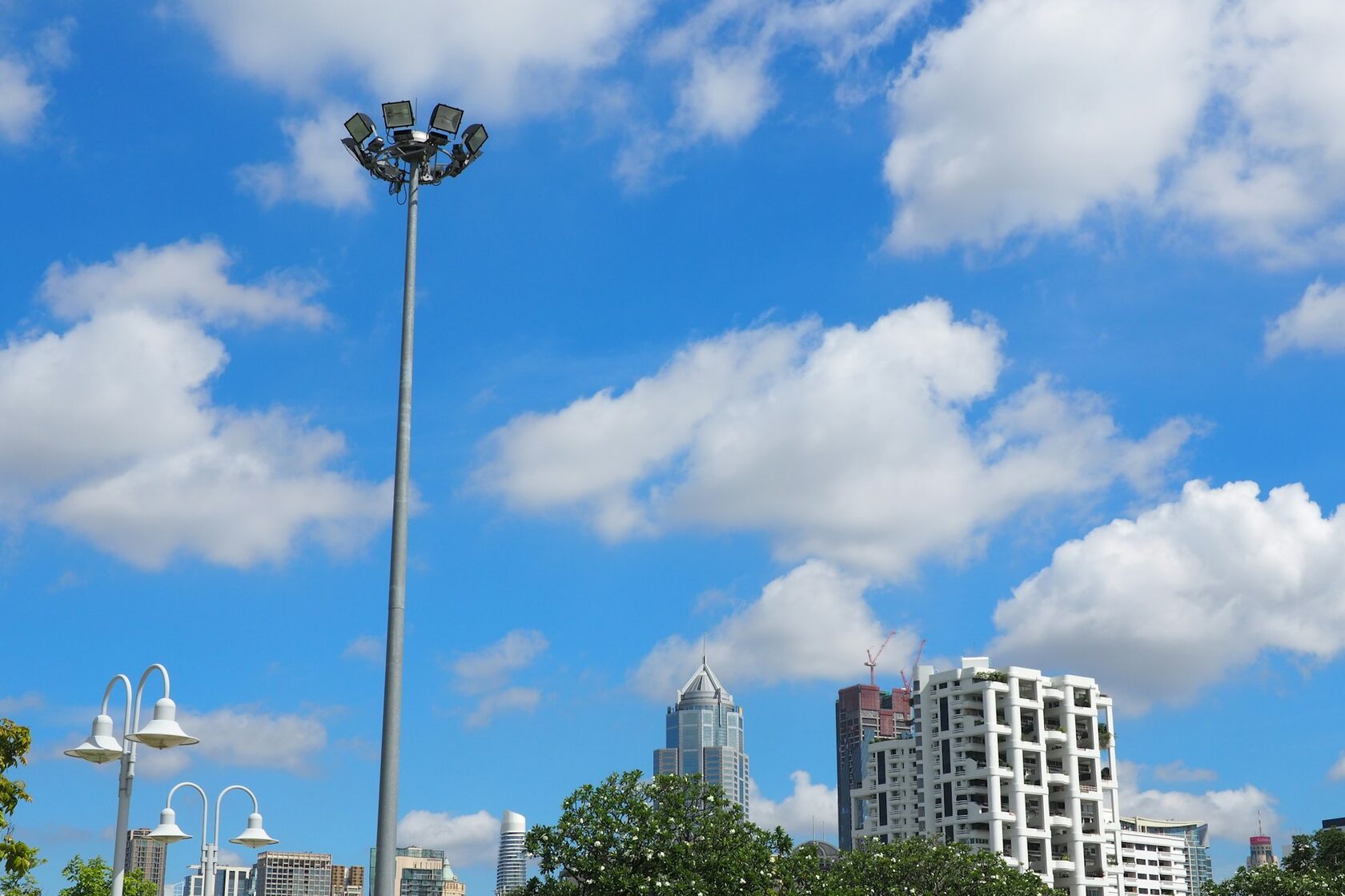

МГФ-50-СР

МГФ-50-СР(Х)-Y-Z-ц · стационарная корона · 50 м

Мачта МГФ-50-СР — флагманская модель серии. Высота 50 м, многосекционный гранёный ствол повышенной несущей способности со стационарной короной для установки прожекторов большой мощности. Климатические районы II4…II11 по ГОСТ 16350, ветровые районы I–VII по СП 20.13330.2011. Для объектов с экстремальными требованиями к освещённости: аэродромы, горнодобывающие карьеры, морские порты.

Высота 50 м

Ветр. районы I–VII

Климат II4…II11

Среда слабоагресс.

Применение Аэродромы, морские порты, открытые карьеры, крупные промышленные объекты
